CM9X35

* 处理器: Atmel/ Microchip AT91SAM9X35 @ 400MHz
* 内存: 64MB/128MB
* 存储: 256MB/512MB/1GB
* 引出信号: LCD&Touchscreen, 2x Ethernet, CAN, USB OTG&HOST, Audio I/O, SmartDAA, SD card, UART 等.
* 操作系统: Linux2.6.39
* 尺寸: 40 x 40 mm
* 兼容模块: MINI287, MINI2416
* 连接方式: 120-pin, 1.27mm间距邮票孔

产品简介
硬件
软件
下载
订购
常见问题

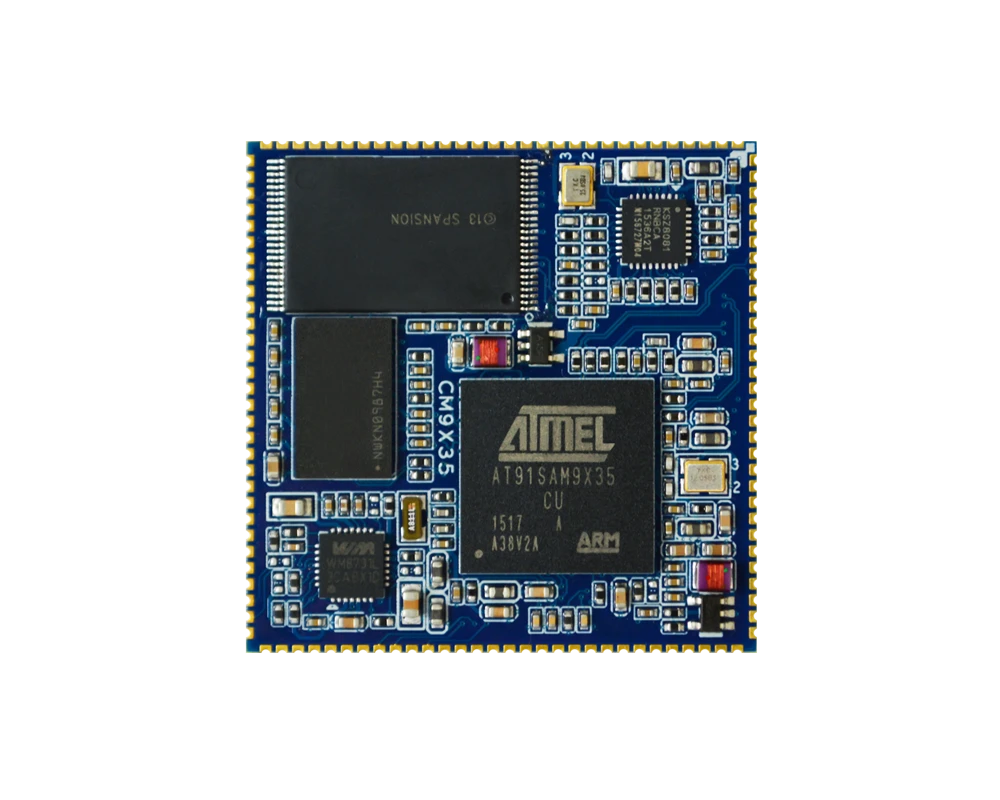

CM9X35采用Atmel/ Microchip AT91SAM9X35工业级处理器设计，ARM926EJ-S内核, 主频454MH。默认配置128MB DDR2内存，256MB Nand Flash存储。
MINI287系统是基于Linux- 2.6.39内核的Linux开发平台，搭载含丰富接口的EM2000底板，非常适用于各种HMI（人机交互界面），包括工业控制、网络终端，数据采集分析、医疗产品、智能仪器仪表等领域的产品开发。

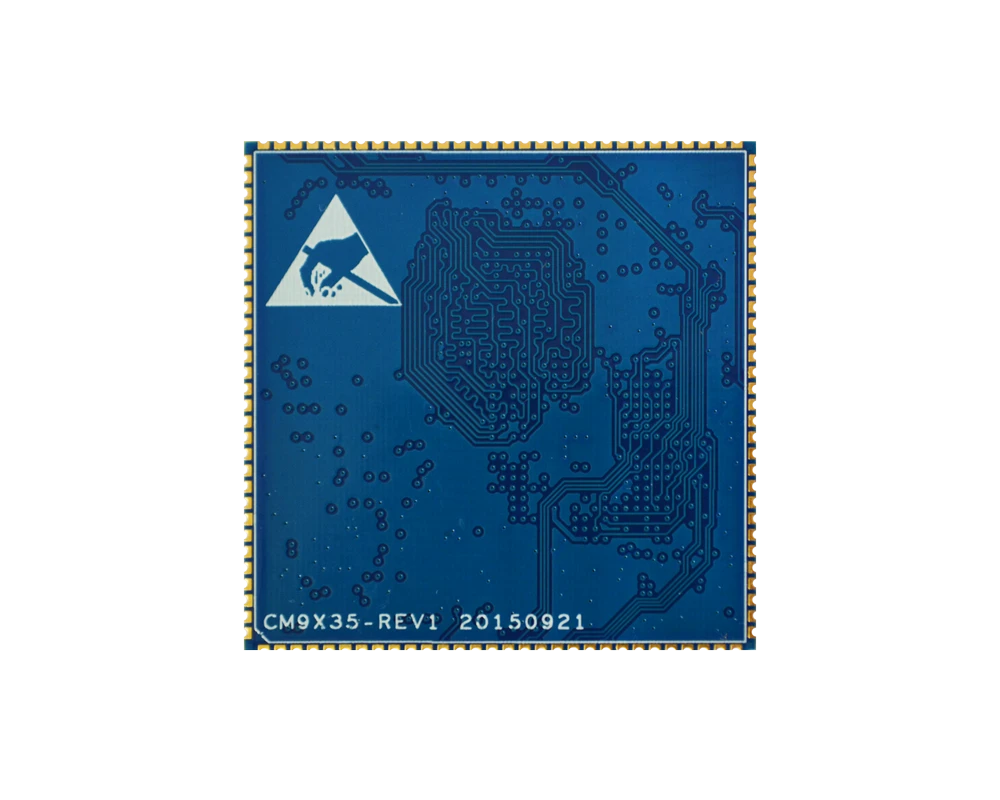

Atmel AT91SAM9X35工业级模块板

规格参数

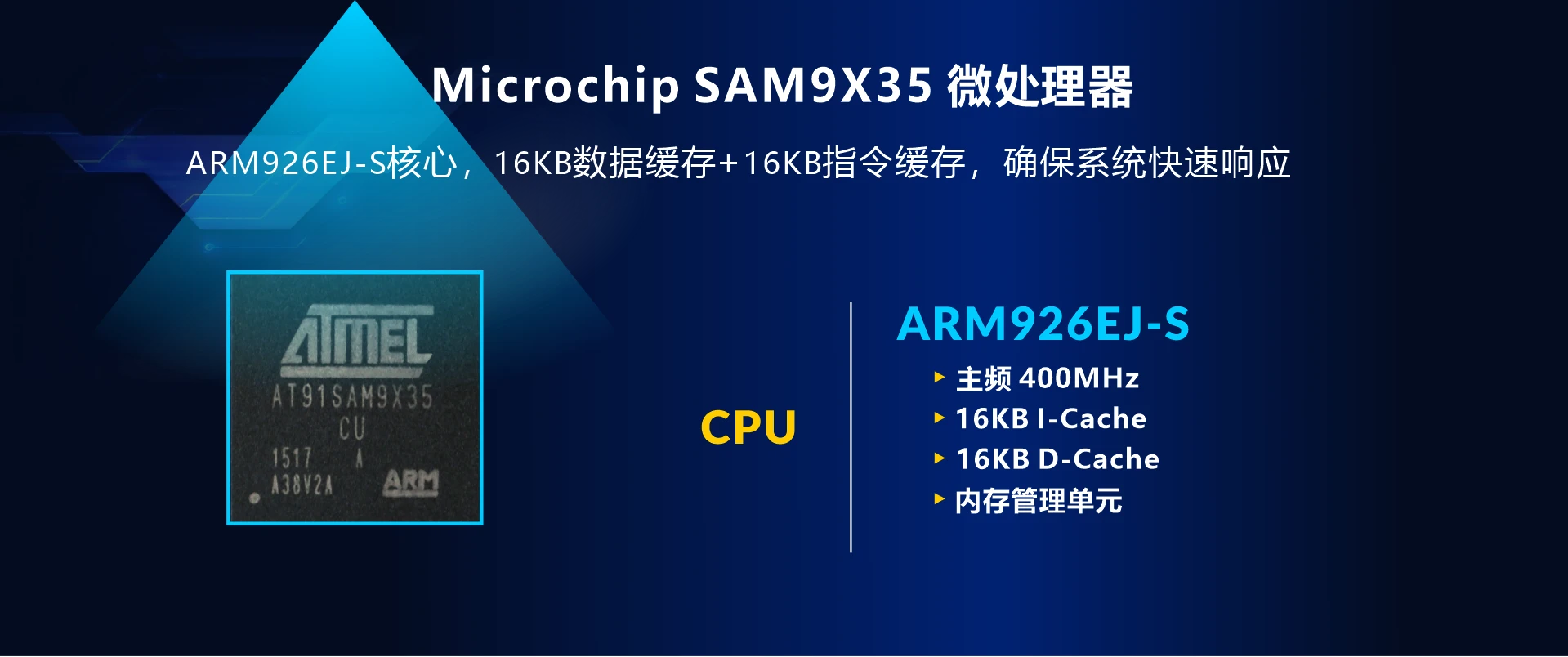

SoC	Atmel/ Microchip AT91SAM9X35, 400MHz

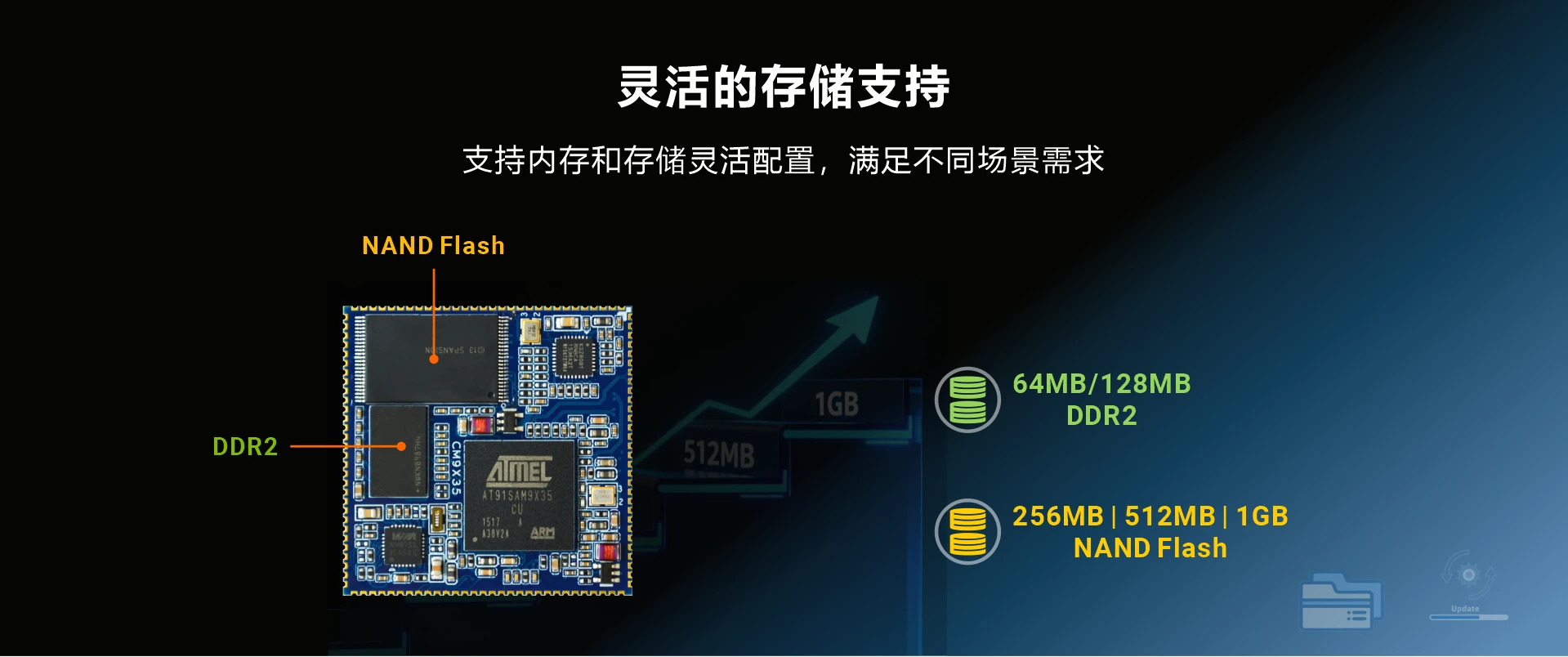

内存	64MB/128MB DDR2
存储	256MB/512MB/1GB SLC NAND Flash
工作电压	DC 3.3V

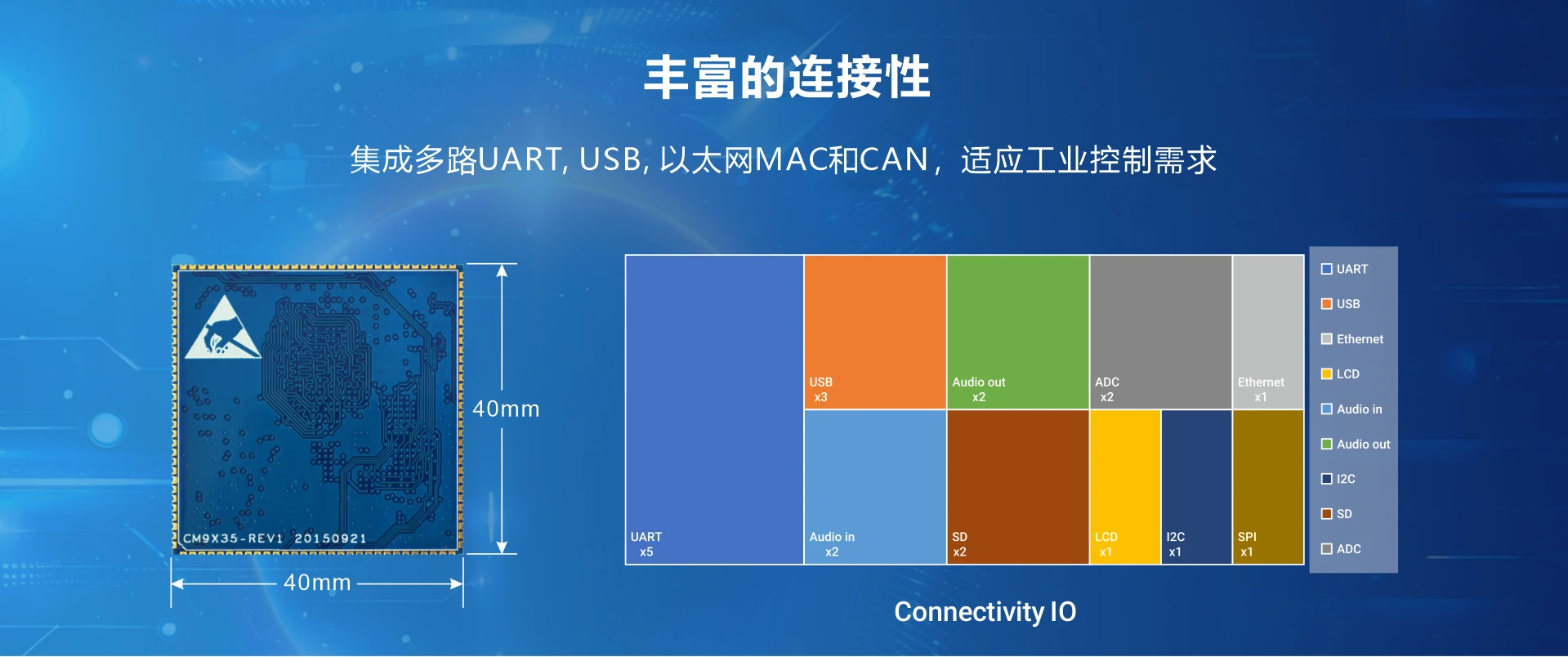

引出信号	5x UART, 3x USB2.0 Host(or 2x Host, 1x Device), LCD, Ethernet, 2x SDMMC, Audio I/O, I2C, SPI, 4x PWM, GPIO, etc.
Ethernet	10/100 Mbps Ethernet, KSZ8081RNBC controller
PCB板层	6
尺寸	40 x 40 mm
重量	6.9g
连接方式	120-pin, 1.27mm间距邮票孔
应用	嵌入式控制人机界面（HMI），包括工业控制终端、智能仪器、医疗产品、网络终端以及数据采集和分析
开发板	EM2000

PCB尺寸图

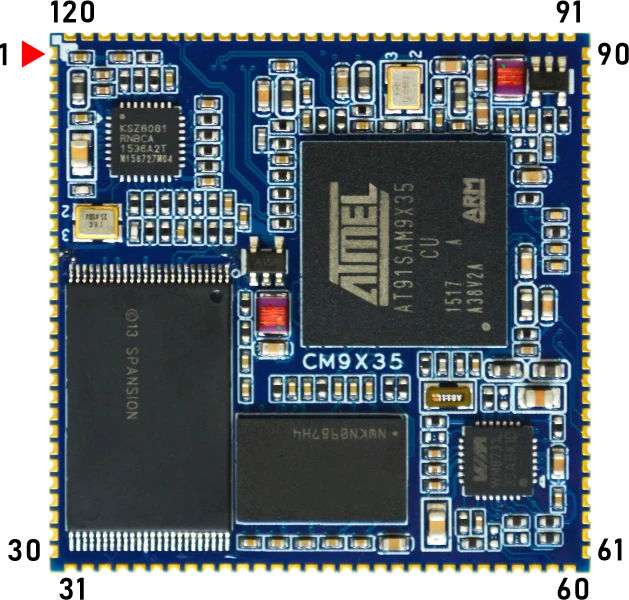

引脚定义

Pin	Signal	Pin	Signal	Pin	Signal	Pin	Signal
1	ETH_TX-	31	+3V3	61	GND_AUDIO	91	MCI0_nCD
2	ETH_TX+	32	LCDPWM	62	TXD0	92	MCI0_CK
3	GND	33	LCDHSYNC	63	RXD0	93	MCI0_CDA
4	ETH_RX--	34	LCDPCK	64	TXD3	94	MCI0_DA0
5	ETH_RX+	35	LCDVSYNC	65	RXD3	95	MCI0_DA1
6	ETH_SPLED	36	LCDDEN	66	TXD1	96	MCI0_DA2
7	ETH_LKLED	37	GND	67	RXD1	97	MCI0_DA3
8	GND	38	LCDDA0	68	CTS3	98	GND
9	NRST	39	LCDDA1	69	RTS3	99	TS_XP
10	WKUP	40	LCDDA2	70	TXD2	100	TS_YP
11	RB	41	LCDDA3	71	RXD2	101	TS_XM
12	RE	42	LCDDA4	72	DTXD	102	TS_YM
13	WE	43	LCDDA5	73	DRXD	103	PB15
14	NCS2	44	LCDDA6	74	TWCK0	104	PB17
15	NCS4	45	LCDDA7	75	TWD0	105	PB18
16	NCS5	46	LCDDA8	76	SPI1_MOSI	106	ADCDAT
17	ALE	47	LCDDA9	77	SPI1_SPCK	107	BCLK
18	CLE	48	LCDDA10	78	SPI1_MISO	108	ADCLRC
19	A23	49	LCDDA11	79	SPI0_NCS0	109	PC18
20	A24	50	LCDDA12	80	MCI1_CK	110	PC19
21	A25	51	LCDDA13	81	MCI1_CDA	111	PC20
22	NAND_FSH_D0	52	LCDDA14	82	MCI1_DA0	112	PC21
23	NAND_FSH_D1	53	LCDDA15	83	MCI1_DA1	113	HHSDMC
24	NAND_FSH_D2	54	LCDDA16	84	MCI1_DA2	114	HHSDPC
25	NAND_FSH_D3	55	LCDDA17	85	MCI1_DA3	115	GND
26	NAND_FSH_D4	56	LP_OUT	86	GND	116	HHSDMA
27	NAND_FSH_D5	57	RP_OUT	87	VDDBU	117	HHSDPA
28	NAND_FSH_D6	58	MIC_IN	88	BMS	118	USB_VBUS
29	NAND_FSH_D7	59	AL_IN	89	DIBN	119	HHSDMB
30	+3V3	60	AR_IN	90	DIBP	120	HHSDPB

操作系统	类别	功能	描述
Linux2.6.39	Bootloader	Boot	Uboot 2010
		Tftp	支持ttftp 传输协议
		File system	Yaffs
		Kernel	支持 kernel image写入 nand flash 和 kernel 参数设定
		Etc.	支持通过USB和串口下载应用到Flash进行调试
	Kernel	版本	Linux kernel 2.6.39
		文件系统	CRAMFS/RAMFS/EXT2/FAT32/NFS/YAFFS/YAFFS2
		串口	支持3x 串口
		Ethernet	10/100 Mbps 网络。KSZ8081芯片
		RTC	RTC驱动
		USB Host	USB Host, USB从设备驱动
		LEDs	LEDs 驱动
		Buttons	用户按键驱动
		Language	多语言支持
		LCD	4.3"/ 7" TFT LCD驱动
		Touchscreen	触摸屏驱动
		SD/MMC card	SD/MMC卡驱动
		TWI	TWI 驱动
		SPI	SPI 驱动
		CAN	CAN 驱动
		USB	USB 驱动
		RS485	RS485 驱动
		NAND flash	支持512 Bytes小页, 2K bytes大页, 驱动兼容128Mbit ~ 8Gbit
		Audio	WM8731
	嵌入式界面	Qt/Embedded	Angstrom
		Rz and sz	串口发送、接收
		Madplay	MP3 播放器
	网络协议	TCP/IP	TCP/IP协议
		Telnet	Telnet服务器, 远程登陆
		File transfer	FTP 客户端/服务器
		Web server	boa Web服务器
	USB支持的驱动		U盘, 便携硬盘, USB鼠标, USB 键盘, USB HUB等.
	指令		cat, chmod, discard, echo, flashfsd, flashwrite, free, genhtml, hostname, init, kill, loader, ls, mkdir, mount, ps, reboot, rm, smanaged, sysconf, yes, insmod, lsmod, rmmod
	工具		Busybox1.2.0 和 busybox1.13
