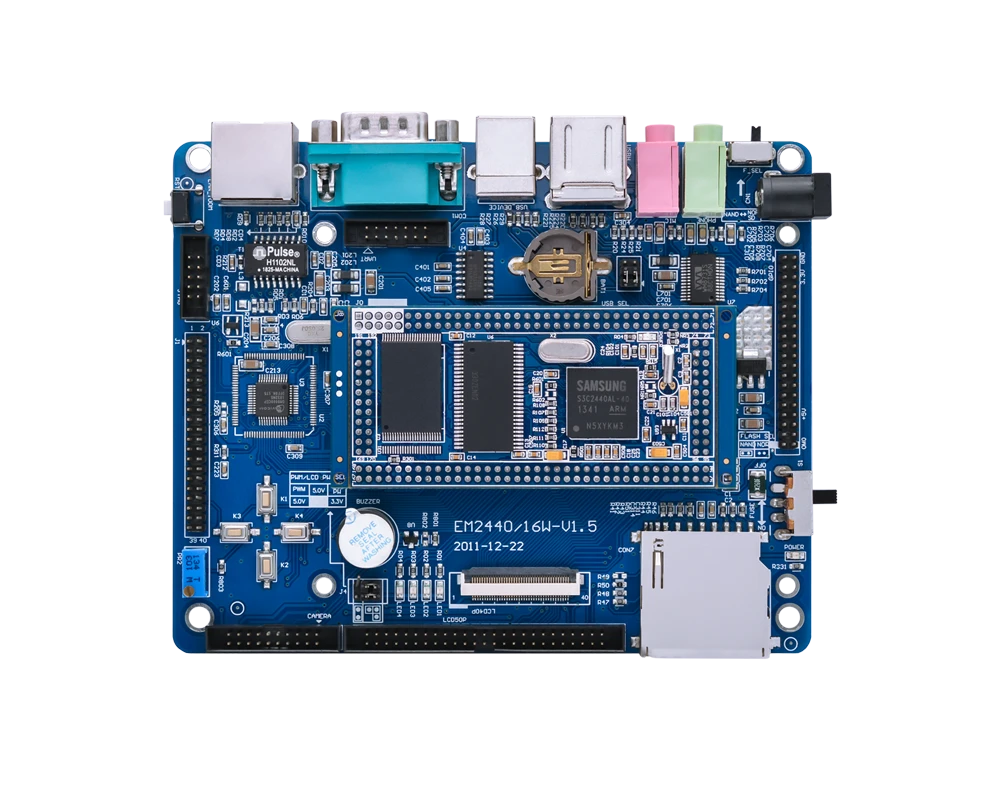

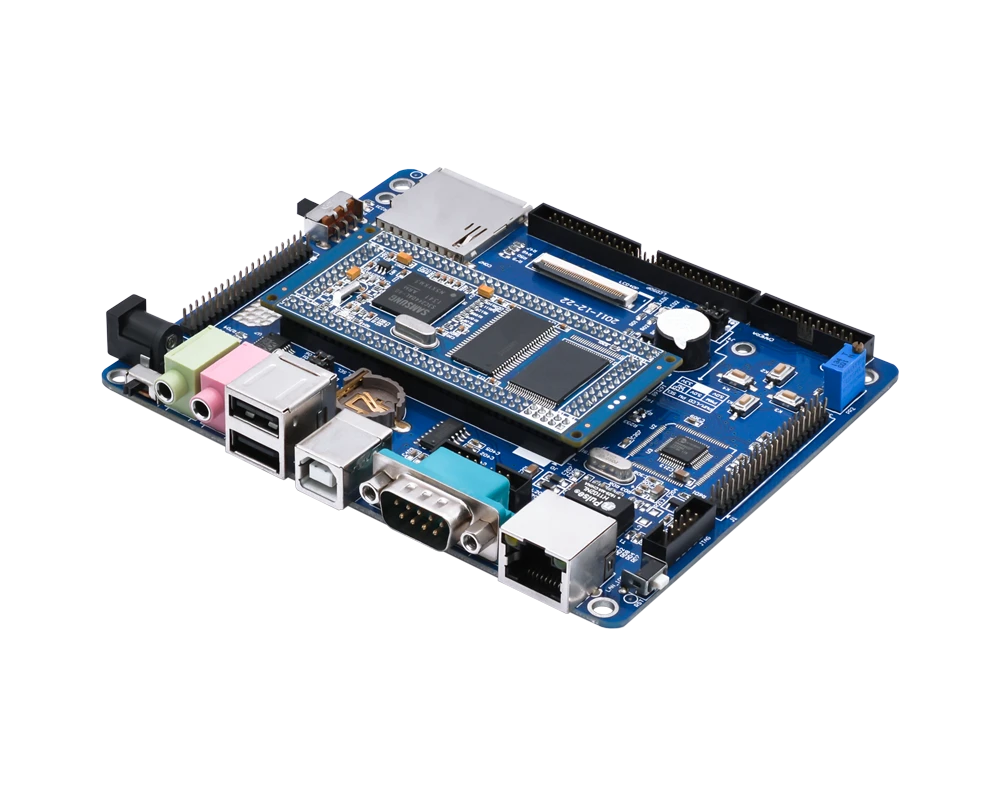

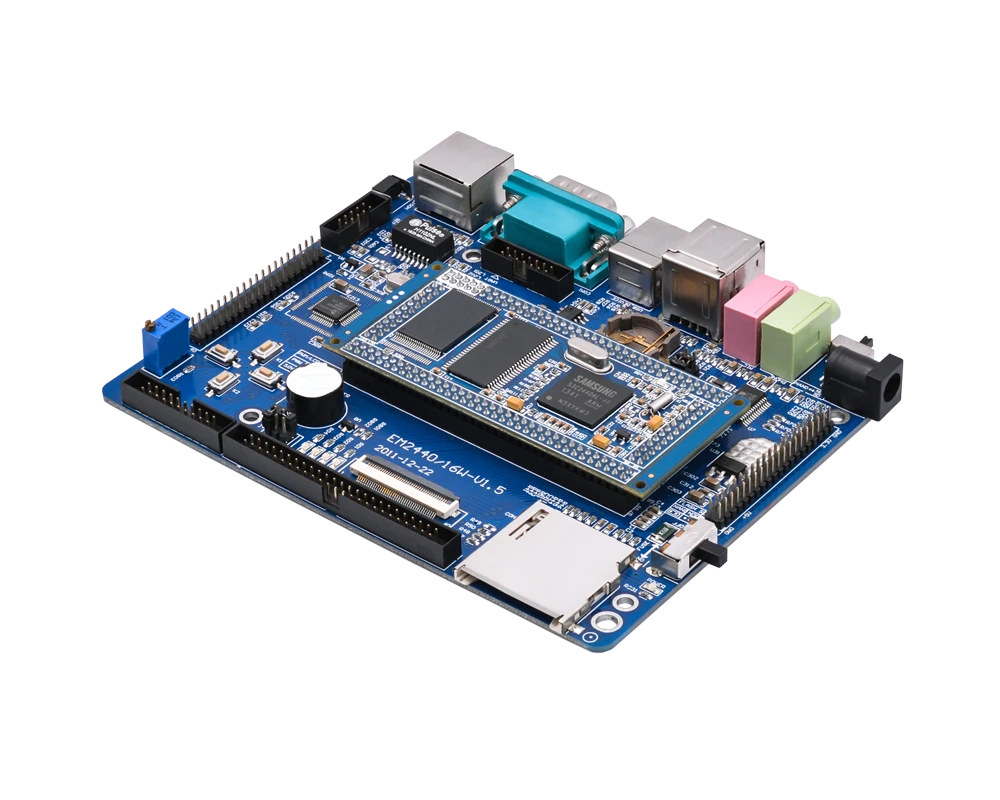

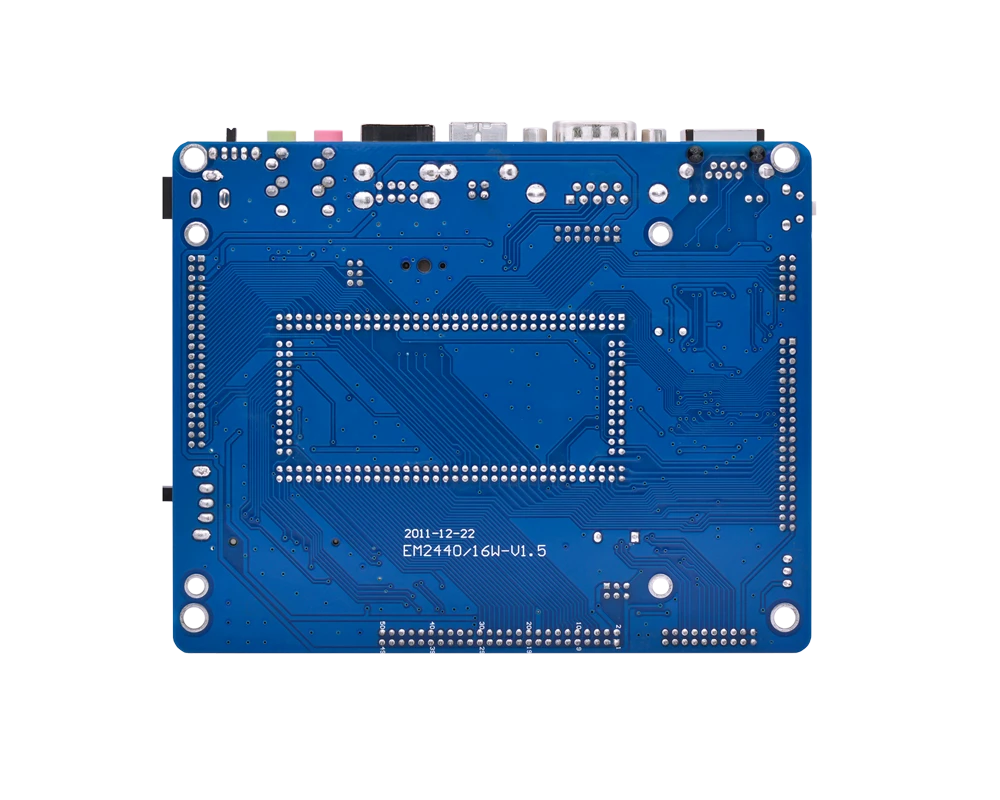

* 处理器: Samsung ARM9 S3C2440A ARM920T @ 400MHz
* 内存: 64MB/128MB
* 存储: 64MB/128MB/256MB/512MB/1GB
* 接口: 2x USB host, 1x USB Device, 3x RS232, LCD, Ethernet, JTAG, Audio, RTC, GPIO, SD, Camera
* 操作系统: Linux 2.6.25/2.6.30, WinCE6.0
* 尺寸: 131 x 105 mm
* 扩展模块: GPS, GPRS, WiFi, Camera, AV, VGA, Thermal printer, LCD
› CPU单元

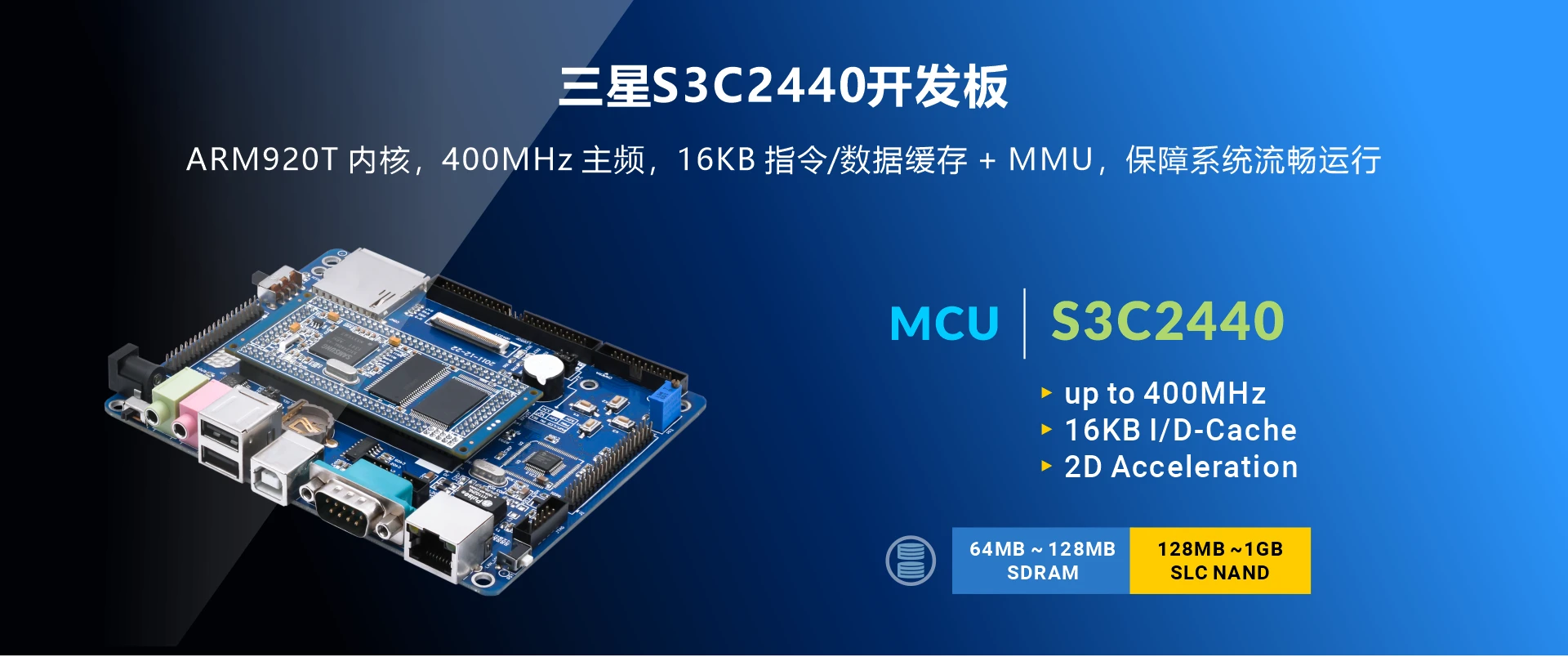

S3C2440是三星公司推出的一款低功耗、高集成度的ARM9嵌入式处理器，应用范围广泛。
› 大容量存储器，方便客户编写、调试应用代码
板载64MB SDRAM，256MB Nand Flash，2MB Nor Flash。
› 丰富的外设，满足产品扩展需求

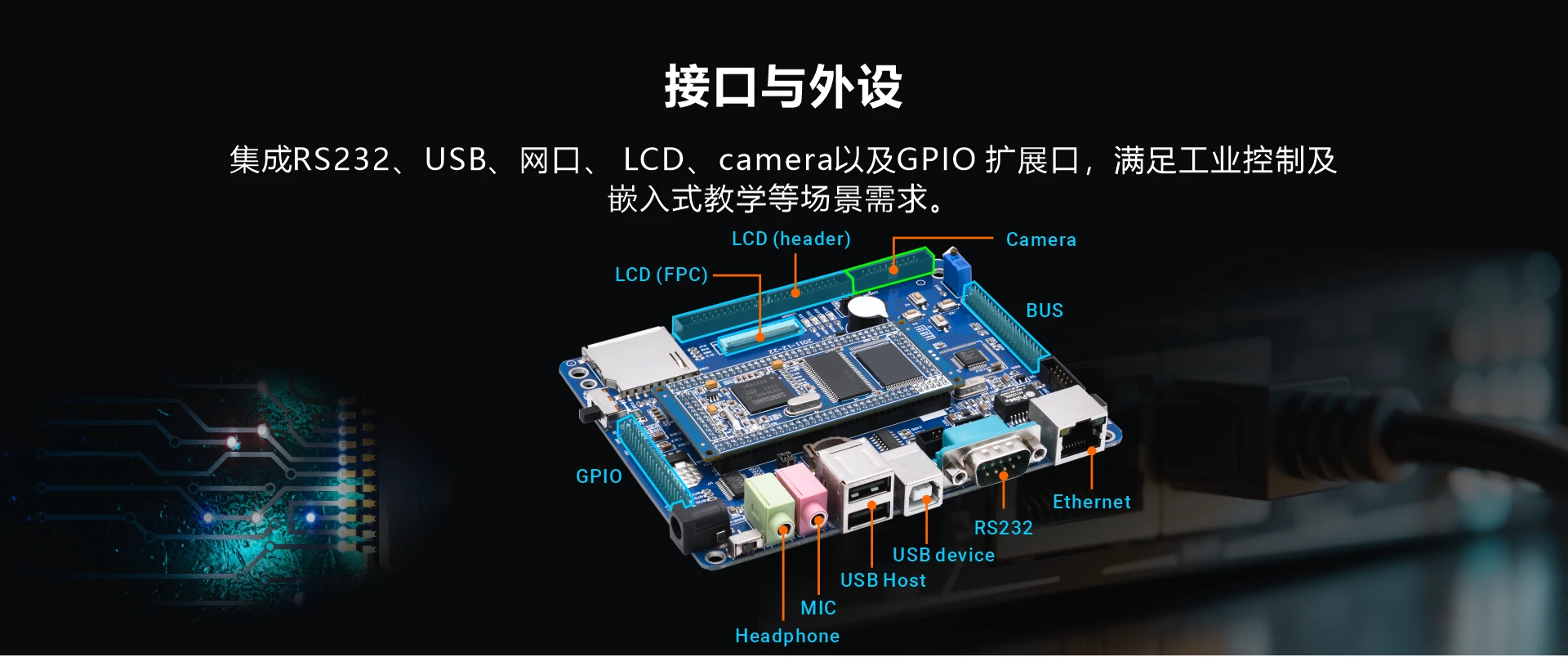

LCD接口、摄像头接口、GPIO接口、键盘接口、串口、SD卡插座、音频接口、USB主从接口、以太网接口。
支持GPS, GPRS, CDMA, Printer, WIFI, AV, VGA 模块。
› 完全开放的软件系统，加速产品开发进度
支持Linux、Wince、QT系统，提供所有程序源码，并提供原理图供客户参考。
| 详细参数 | |
|---|---|
| SoC | Samsung S3C2440A ARM920T core @ 400MHz |
| 内存 | 默认 64MB SDRAM, 可选128MB |
| 存储 | 默认 64MB, 可选128MB/256MB/1GB NAND Flash |
| NOR Flash | 2MB |
| 串口 (UARTs) | 板载五线异步串行口（COM0），可外接串口扩展板引出另两个串口（COM1和COM2） |
| LCD | 支持3.5"/4.3"/7" TFT LCD |
| 网口 | 采用Davicom DM9000CEP MAC & PHY, 10/100M RJ45接口 |
| USB | 2x USB1.1 Host, 1x USB1.1 Device |
| Camera | 2.0mm 间距20-pin接口, 支持130万像素CMOS摄像头 |
| JTAG | 1x 2.0mm间距，10-pin JTAG接口.支持ADS1.2，keil等软件的单步调试功能 |
| Audio codec | 采用 WM8731S音频芯片. 提供3.5mm 音频输入/输出接口 |
| ADC | 可调电阻接到ADC引脚上用来验证模数转换 |
| RTC | 内部实时时钟（带有后备锂电池） |
| 蜂鸣器 | 测试PWM功能 |
| SD Card | SD卡接口，支持32GB SD卡 |
| GPIO | 1x 40-pin GPIO扩展接口 |
| BUS | 1x 40-pin BUS扩展接口 |
| LEDs | 4x 用户LED灯，使用GPIO口控制 |
| 按键 | 4x 用户按键，使用外部中断 |
| 电源 | DC 5V@2A |

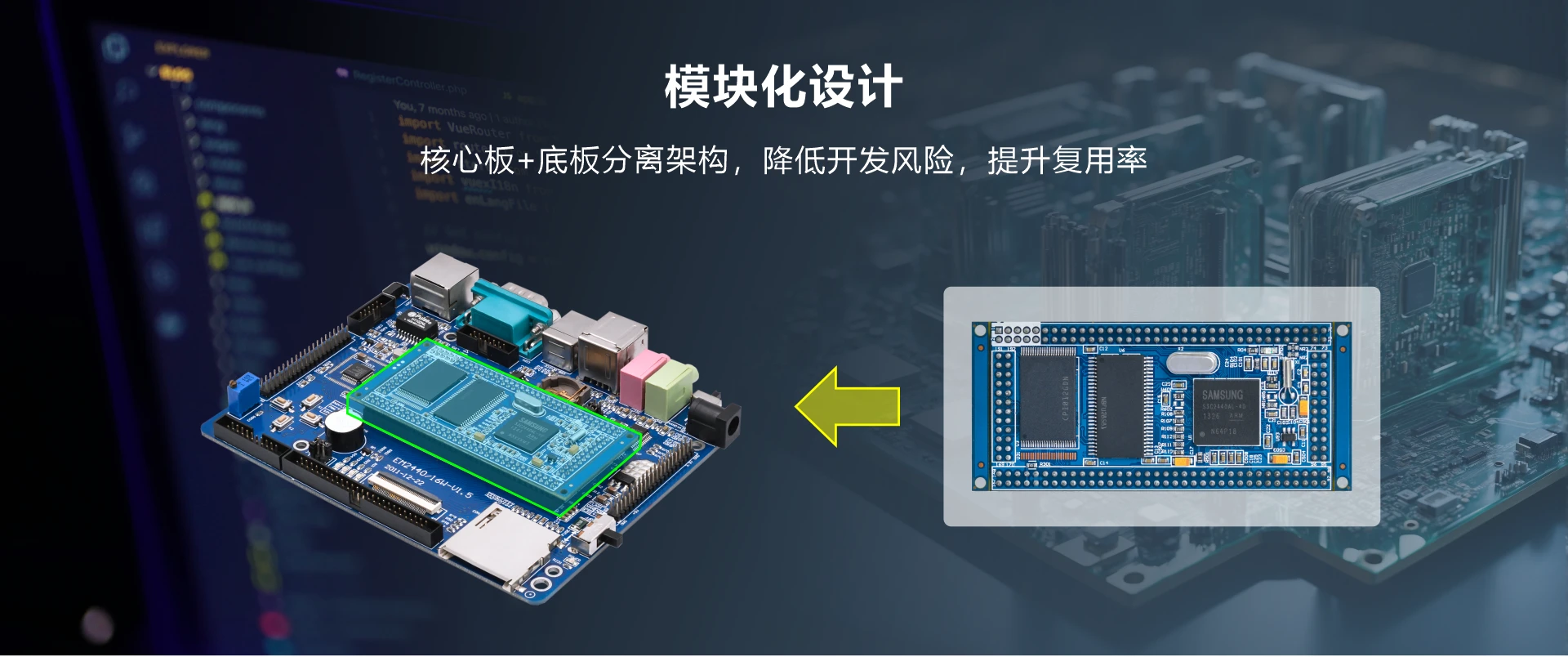

| 尺寸 | 底板 - 131 x 105 mm；核心板 - 74 x 37 mm |
功能框图
PCB尺寸图
| 操作系统 | 类别 | 功能 | 描述 |
|---|---|---|---|
| WinCE | u-boot | 一键更新程序: bootloader，kernel, Yaffs, NK.bin等更新 |
支持usb下载u-boot |
| 一键式选择设置启动参数 | WinCE的启动自适应 | ||
| 驱动支持 | Serial | 支持3x RS232 | |
| Flash | Nand Flash | ||
| Ethernet | 100M以太网卡，DM9000 | ||
| RTC | 实时时钟 | ||
| Display | 显示驱动 | ||
| LEDs | 用户LED灯 | ||
| Buttons | 用户按键，使用外部中断 | ||
| Sound | 声卡（支持播放、录音功能） | ||
| LCD | 支持3.5寸, 4.3寸, 7寸, 10寸。分辨率为240×320、320×240、640×480、800×480、800×600 | ||
| Touch Panel | 触摸屏 | ||
| SD/MMC | SD/MMC卡驱动，最大支持32GB | ||
| Camera | 摄像头OV9650 | ||
| USB Host | USB1.1 host | ||
| USB同步 | 使用ActiveSync同步软件 | ||
| USB设备驱动 | USB Hub | 支持各种USB Hub | |
| USB 摄像头 | 支持使用中芯微301P系列芯片的USB摄像头，采集动态图像并显示在LCD上 | ||
| USB Device | 从设备驱动程序：支持USB鼠标、USB键盘、U盘、USB移动硬盘等 | ||
| USB无线网卡 | 支持USB无线网卡VIA VT6656、TL-WN321G+ | ||
| 应用特性 | Windows Media Player 9.0 | 支持MP3、MPEG2、MPEG4、WMV以及WAV等 | |
| Windows XP界面风格 | |||
| IE6浏览器 | |||
| 图片浏览器，写字板 | |||
| httpd服务器 | |||
| FTP服务器 | |||
| Telnet服务器 | |||
| 注册表信息 | 可保存 | ||
| 特色软件 | 串口测试，USB摄像头测试，LCD旋转，录音程序等 | ||
| 操作系统 | 类别 | 功能 | 描述 |
|---|---|---|---|
| Linux | u-boot | 一键更新程序: bootloader,kernel,Yaffs, NK.bin等更新 | 支持usb下载内核镜像，文件系统的u-boot |
| 一键式选择设置Linux启动参数 | 可设置开发板从Linux的 Yaffs或nfs启动参数 | ||
| 内核 | Linux2.6.30 | 采用Linux2.6 内核，更好兼容S3C2440 | |
| 文件系统 | File system | 支持ROM/CRAM/EXT2/FAT32/NFS等文件系统 | |
| YAFFS file system | 支持 YAFFS文件系统 | ||
| 驱动支持 | System Interrupt & Timer | 系统中断和系统时钟驱动 | |
| Serial | 支持3x 串口 | ||
| MTD | MTD 设备 | ||
| Flash | Nand Flash | ||
| Ethernet | 100M以太网卡，DM9000 | ||
| RTC | 实时时钟 | ||
| USB Host | USB1.1 Host | ||
| USB Slave | 支持开发板模拟U盘 | ||
| LEDS | 用户LED | ||
| Buttons | 用户按键，使用外部中断 | ||
| Sound | 声卡驱动（支持播放、录音功能） | ||
| LCD | 支持 | ||
| Frame Buffer | 支持 | ||
| Touch Panel | 支持 | ||
| SD/MMC | 支持 | ||
| Camera ov9650） | Linux-2.6.30.4提供驱动源码，提供LCD上显示的测试程序和拍照demo程序 | ||
| 网络协议及网络应用程序 | TCP/IP | 完整的TCP/IP协议 | |
| Telnet、FTP、inetd | 网络远程登录工具及服务 | ||
| boa | Web服务器应用程序 | ||
| 其他应用程序 | servfox | 控制台下的摄像头应用程序，可通过网络访问开发板的摄像头，以及把摄像头获取的图像显示在LCD上，配合USB摄像头可实现网络监控 | |
| spcacat | 控制台下的摄像头抓图程序 | ||
| snapshot | 控制台下的LCD抓屏软件 | ||
| rz和sz | 控制台下使用串口接收和发送文件的程序 | ||
| madplay | 控制台下的MP3播放器 | ||
| 基本工具 | busybox1.2.0, Busybox1.13 工具集 |
Linux常用命令，占用空间小，命令强大 | |
| 图形界面 | Qtopia Embedded | 提供Qtopia 1.7.0和Qtopia 2.2.0两个版本选择； 提供Qtopia Embedded 2和4两种级别的库，方便开发。 Trolltech 开发的用于嵌入式 Linux 的图形用户界面系统,支持网页浏览器， Medialplay播放器, 文件管理器等 | |
| USB设备驱动 | 储存设备 | 支持各种U盘, 移动硬盘直接插拔使用 | |
| USB Hub | 支持各种USB Hub | ||
| USB无线网卡 | 支持TL-WN321G+、322G+提供驱动源码 | ||
| USB摄像头 | 支持使用中芯微301P系列芯片的USB摄像头 | ||
| USB鼠标,键盘 | 支持USB鼠标,USB键盘 | ||
| GPRS 模块 | GPRS modem* PPPOE拨号 | 使用GPRS模块拨号上网；该部分驱动仅提供给合约项目客户 | |
| CDMA 模块 | CDMA modem* PPPOE拨号 | 使用CDMA模块拨号上网：该部分驱动仅提供给合约项目客户 | |
| 打印机 模块 | Printer* | 支持打印机，方便客户用于项目开发，该部分驱动仅提供给合约项目客户 |
| 数据手册 |
|
|
| 产品手册 |
|
|
|
|
|
|
|
|
| 工具 |
|
|
|
|
| 扩展模块 | 描述 | Linux | WinCE |
|---|---|---|---|
 WiFi Module |
USB WiFi Module, supports IEEE 802.11b/g | √ | √ |
 CMOS Camera |
1.3 Megapixel, OV9650 | √ | √ |
| GPS Module |
GS-87 | √ | √ |
| Thermal Printer |
Thermal Printer | √ | x |
| GPRS Module |
GPRS Modules, USB and Serial Interface | √ | √ |
| AV Module |
BNC interface, SAA7113H chip inside | √ | x |
| VGA Module |
Up to 1024x768, ALTERA Cyclone II EP2C5Q208C8N FPGA chip | √ | √ |
售后保修条款
1. 自售出日起1个月包换，1年保修；
2. 保修期内非人为因素产生的质量问题均免费维修。保修期内返修由我们承担邮寄费用；没有和技术人员确定问题，未进行协商即将产品
寄回的，我们将不承担任何费用！
3. 保修期过后，只收取相关配件成本费用和邮寄费用。
| 产品 | 项目 | 单价（美元） | 在线购买 |
|---|---|---|---|
| EM2440-III | EM2440-III标准配配置 | USD70.00 | 加入购物车 |
| EM2440-III + 3.5" TFT LCD | USD90.00 | 加入购物车 | |
| EM2440-III + 4.3"TFT LCD | USD85.00 | 加入购物车 | |
| EM2440-III + 7"TFT LCD | USD110.00 | 加入购物车 |
准备好logo图片（png格式），比如名字为linux_logo.png,在linux下执行：
# pngtopnm linux_logi.png > linux_logo.pnm
# pnmquant 224 linux_logo.pnm > linux_logo224.pnm
# pnmtoplainpnm linux_logo224.pnm > logo_linux_clut224.ppm
将最终生成的logo_linux_clut224.ppm替换掉\drivers\video\logo\logo_linux_clut224.ppm 的文件，重新编译即可。
在WinCE下，用户只需要根据自己选用液晶屏的显示分辨率，修改\SRC\INC下bsp_cfg.h中不同屏的宏定义，即可实现。
在Linux QT下，只需要在make menuconfig的时候，在Device Drivers -> Graphics support -> Support for frame buffer devices下的配置中选择液晶屏对应的LCD Type即可。具体的方法可查阅相应的用户手册。
