EM6ull

* 处理器: NXP i.MX 6ULL。ARM® Cortex®-A7 core @ 528MHz
* 内存: 512MB
* 存储: 4GB
* 接口: 3x UART, USB OTG, USB Host, 2x Ethernet, Micro SD, mPCIe, Camera, LCD, 2x SPK, 2x CAN, JTAG
* 操作系统: Linux 4.1.15
* 尺寸: 155 x 90 mm

产品简介
硬件
软件
下载
订购
常见问题

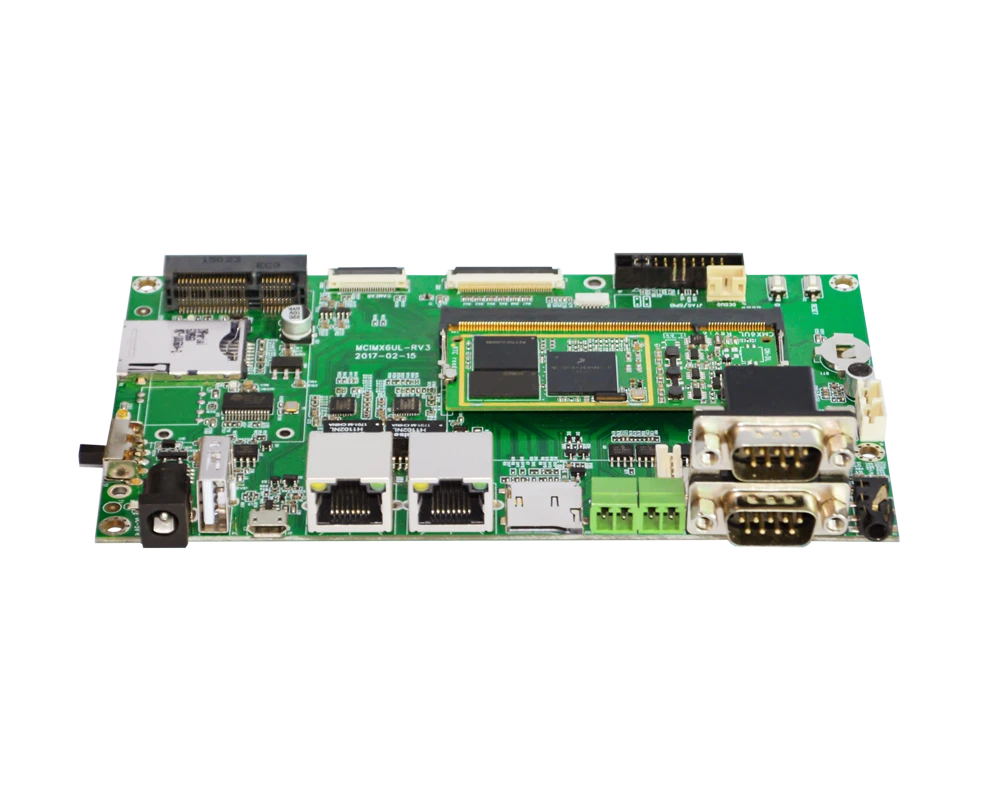

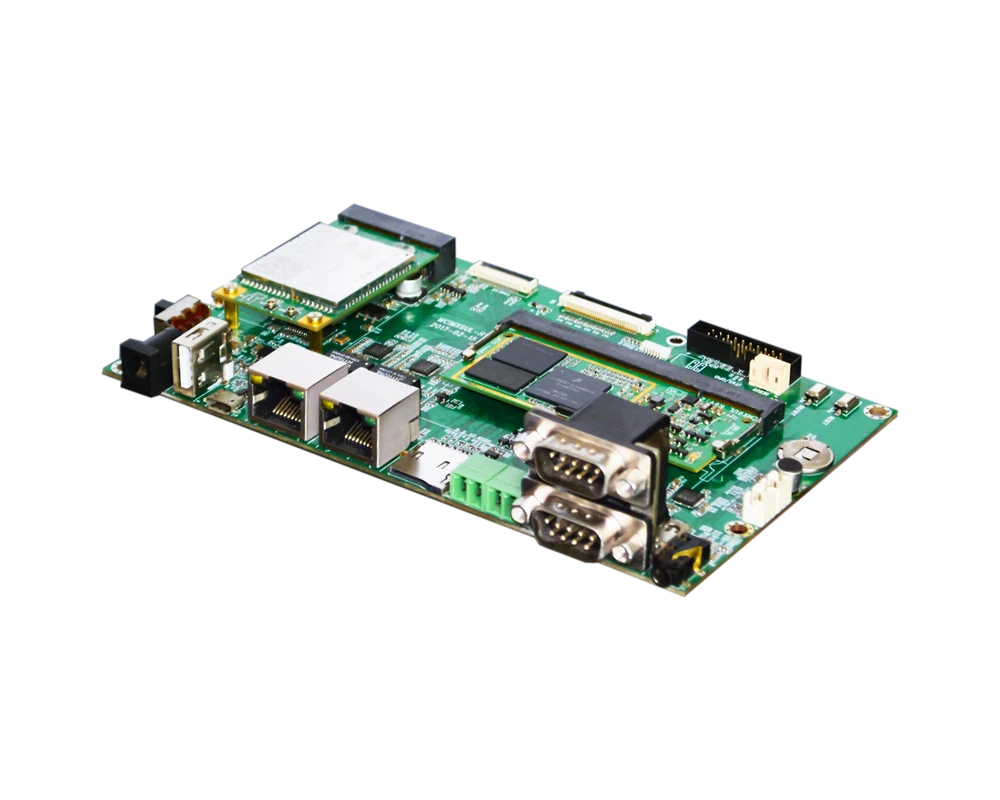

EM6ULL single board computer

EM6ull 是一款基于NXP i.MX 6ULL处理器的嵌入式开发板。i.MX 6ULL处理器采用Arm Cortex-A7内核架构，运行速度可达528 MHz，并且集成了电源管理模块，降低了外接电源的复杂性，简化了上电时序。

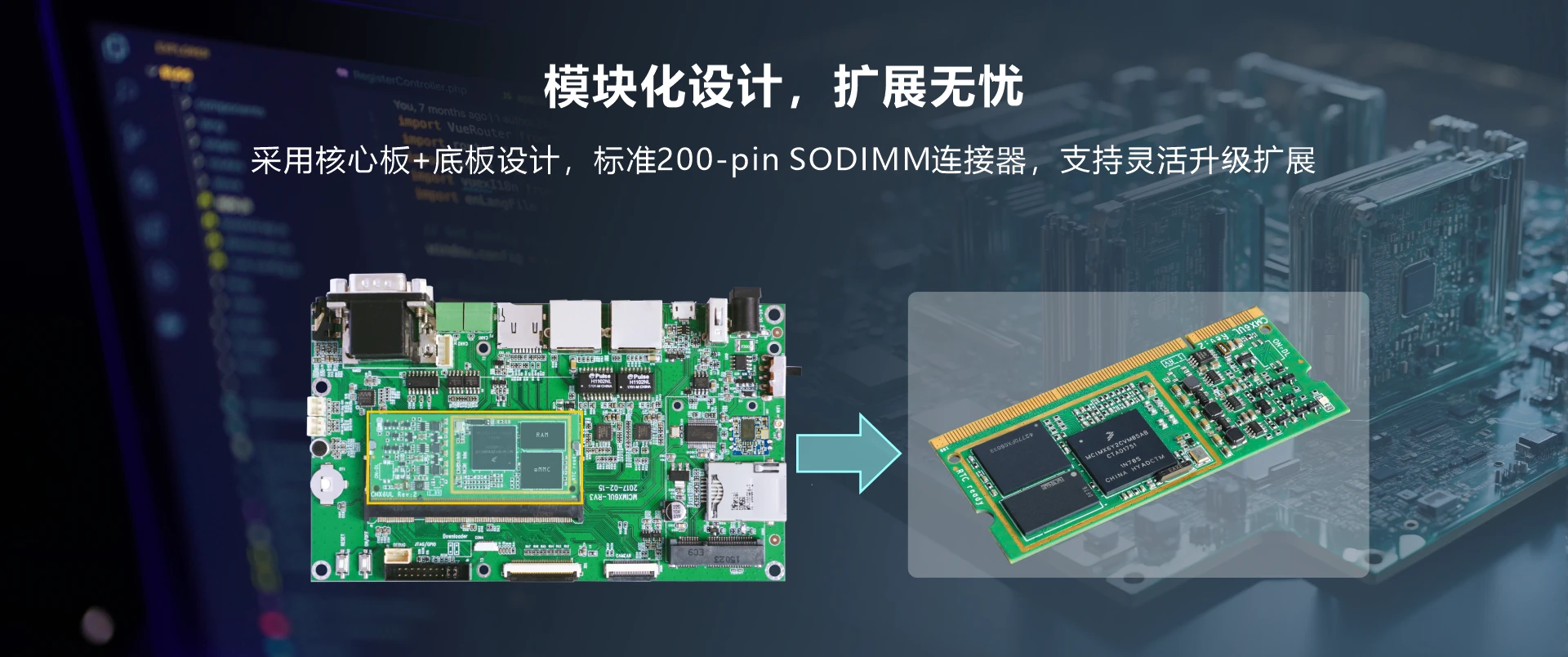

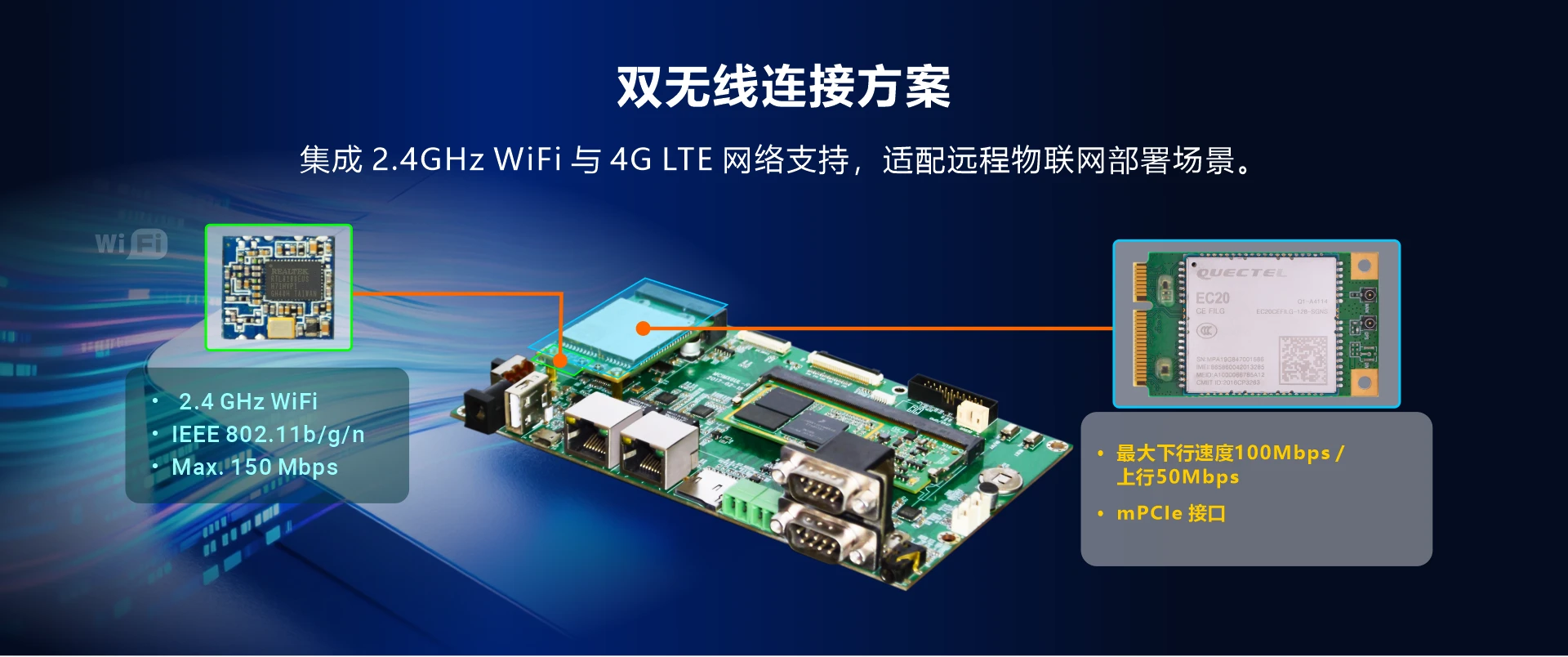

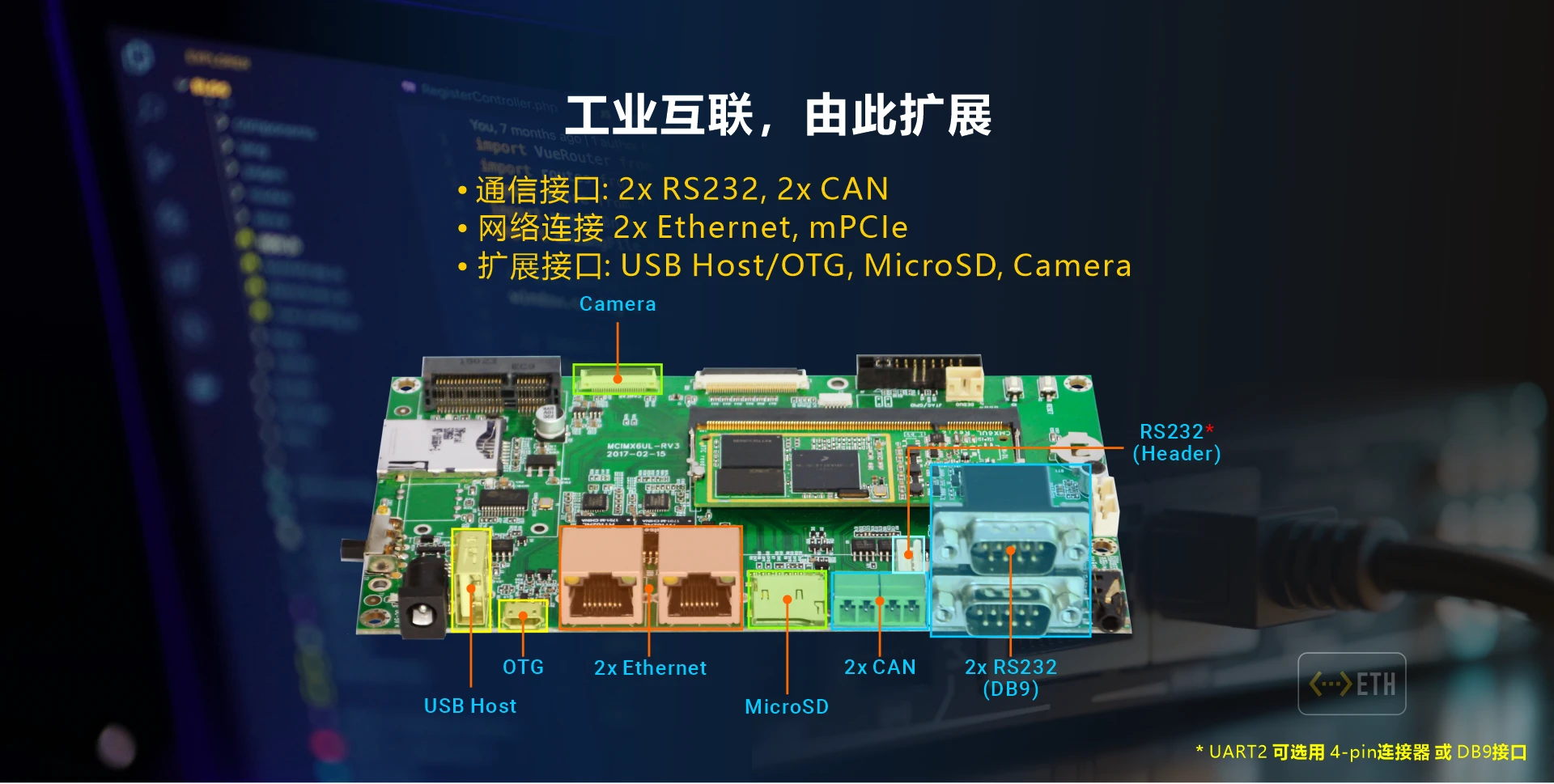

EM6ull 开发板集成了多种通信和扩展接口，如UART、Ethernet、CAN总线、USB、LCD等常用接口，以及4G模块接口、WiFi模块等。它由核心板和底板两部分组成，SODIMM的连接方式，方便拆卸和升级，可应用于智能工业控制系统、人机界面（HMI）、IoT网关等设备。

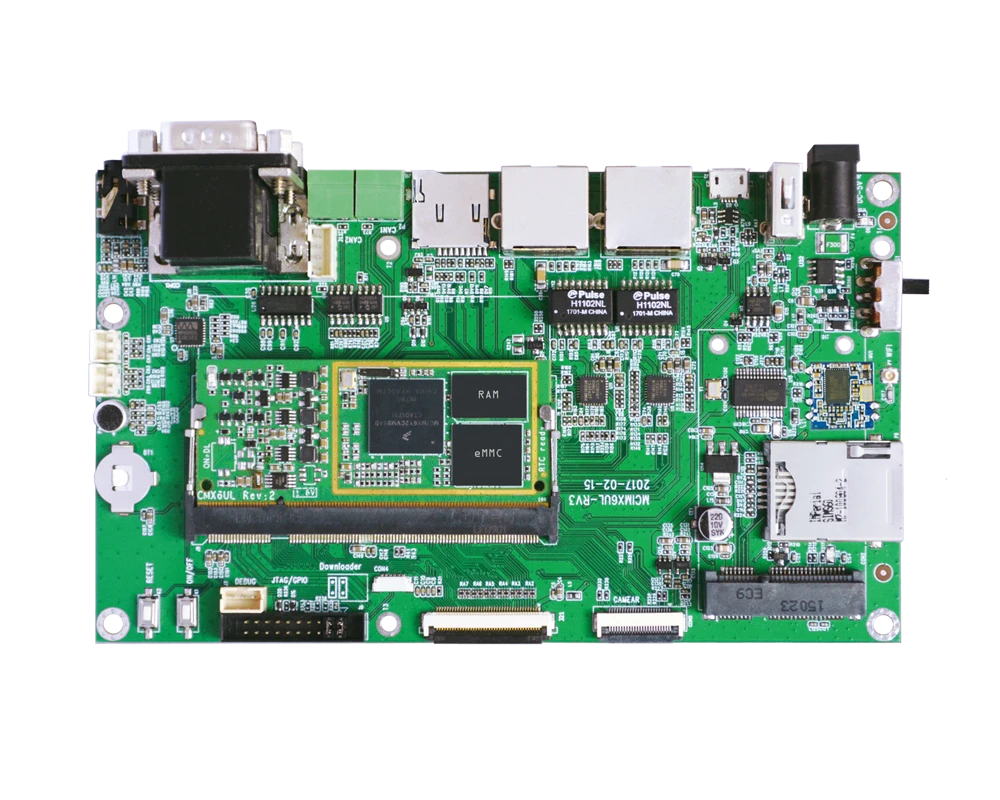

EM6ul development board

EM6ULL SBC

规格参数
SoC	NXP i.MX 6ULL Processor with ARM® Cortex®-A7 core @ 528MHz
内存	512MB DDR3L
存储	4GB eMMC Micro SD卡槽
电源	DC 5V/2A
串口	1x 3-pin 调试串口 2x RS232, 2x DB9 (或1x DB9, 1x 4-pin连接器)
LCD	40-pin LCD(集成电阻屏接口）, 独立6-pin电容触摸屏接口支持4.3-, 7-inch电阻屏，4.3-inch电容屏
USB	1x USB2.0 OTG, 1x USB2.0 Host
GPIO	1x 20-pin排针，支持JTAG、QSPI、启动模式选择.
Audio	WM8960G 音频芯片 3.5 mm 耳机接口, 支持音频输出、录音; 左/右声道喇叭输出接口; MIC输入

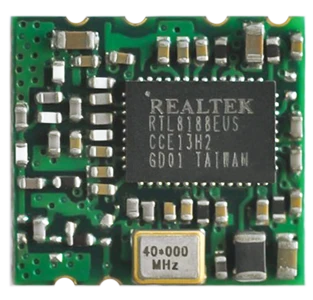

通信	2x 10/100 Mbps Ethernet, RJ45 接口. KSZ8081RNBCA controller 选配：WiFi 模块, Realtek RTL8188EUS. 选配：4G模块插槽（mPCIe）及SIM卡槽
Camera(可选)	24-pin FPC连接器
开关	1x Power按键
按键	Reset, power ON/OFF
尺寸	底板 - 155 x 90 mm, 核心板 - 67.7 x 30.0 mm

操作系统	类别	功能	描述
Linux4.1.15	Bootloader	Boot	u-boot 2015.04
		启动模式	eMMC启动
		下载方式	通过USB OTG下载
	Kernel	Version	Linux4.1.15
		File system format	支持ext2, ext3, ext4, fat, jeffs2, UBIFS, nfs, etc. Boardcon仅提供 ext4, R/W file system.
		LED	支持
		Serial	支持 3x UARTs
		RTC	支持
		Ethernet	支持2x 10/100M Ethernet
		CAN	支持
		USB host	支持 USB2.0 HOST
		USB OTG	支持 USB2.0 OTG
		LCD	支持 4.3-, 7-inch LCD
		TOUCH	4.3-, 7-inch 电阻屏; 4.3-inch 电容屏
		eMMC	支持
		MMC/SD	支持MMC模式
		GPIO	支持
		Button	支持
		Audio I/O	支持
		mPCIe	支持 3G , 4G模块
		WiFi	支持
	用户界面	Qt/Embedded	qt 5.5.0
	File system	TCP/IP	TCP/IP protocol
		Network ping	网络检测
		Ifconfig, route	网络配置和相关服务
	Basic tool	Linux常用命令	cat, chmod, echo, free, init, kill, ls, mkdir, mount, ps, reboot, rm, yes, insmod, lsmod, rmmod, dd, df, aplay
	Basic tool	Tools	DNW, CRT, MFGTOOLS.RAR, VMWARE7.0
