MINI2416

* 处理器: Samsung ARM9 S3C2416X @ 400MHz
* 内存: 64MB
* 存储: 128MB/256MB/512MB/1GB
* 引出信号: 4x UART, USB1.1 Host, USB2.0 Device, RGB, Ethernet, 2x SDMMC, Audio I/O, PWM, I2C, SPI, ADC, GPIO, etc.
* 操作系统: Linux 2.6, WinCE6.0
* 尺寸: 40 x 40 mm
* 兼容模块: CM9X35, MINI287
* 连接方式: 120-pin, 1.27mm间距邮票孔

产品简介
硬件
软件
下载
订购
常见问题

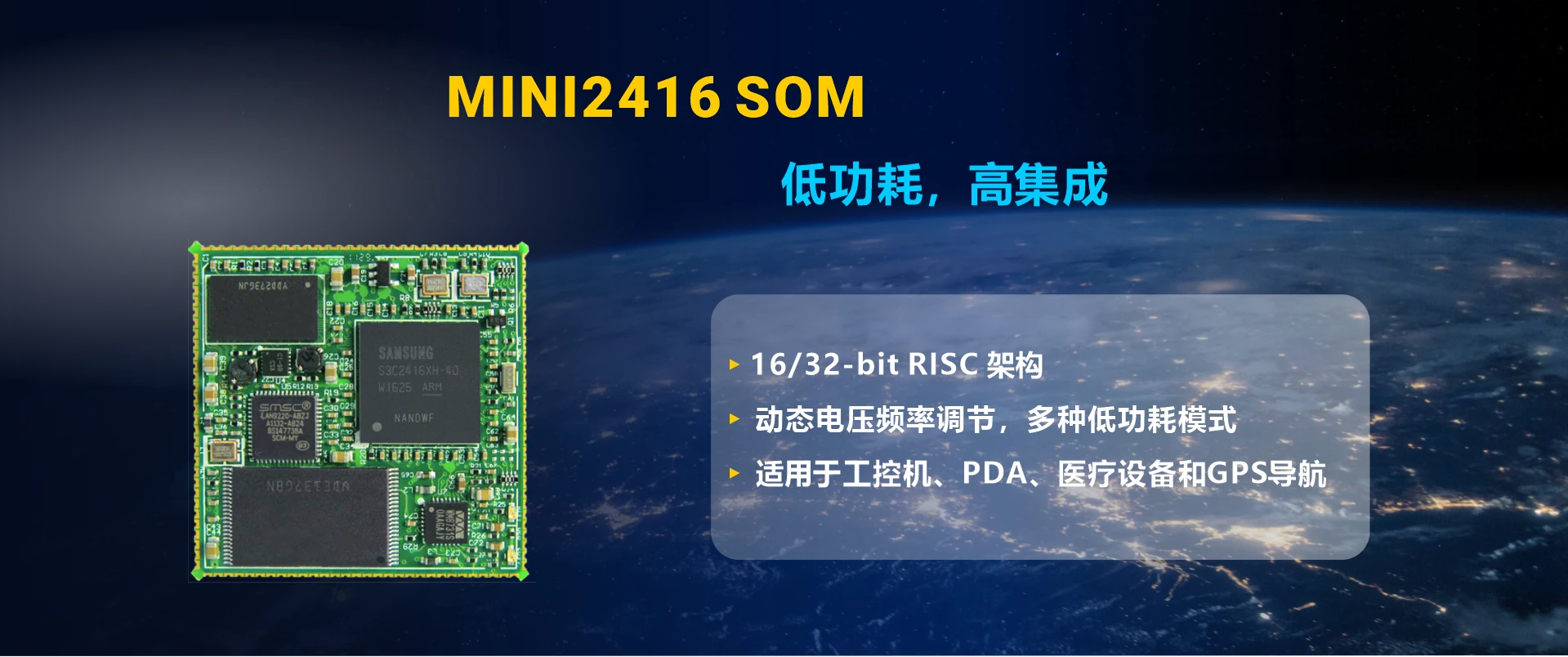

MINI2416是一款ARM9系统模块, 具有封装小、功耗低、集成度高的特点, 适合开发各类移动手持设备如手持POS、多功能无线扫描仪等。而极具竞争优势的售价, 也使MINI2416成为对成本要求极其敏感的终端控制设备的理想选择。

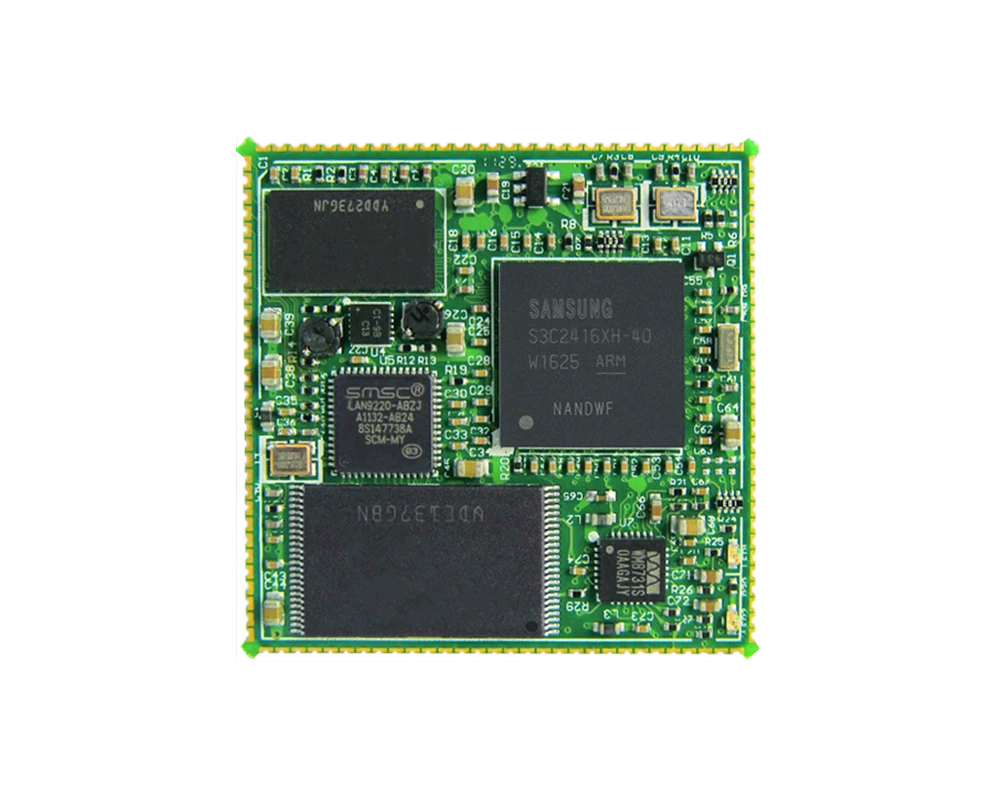

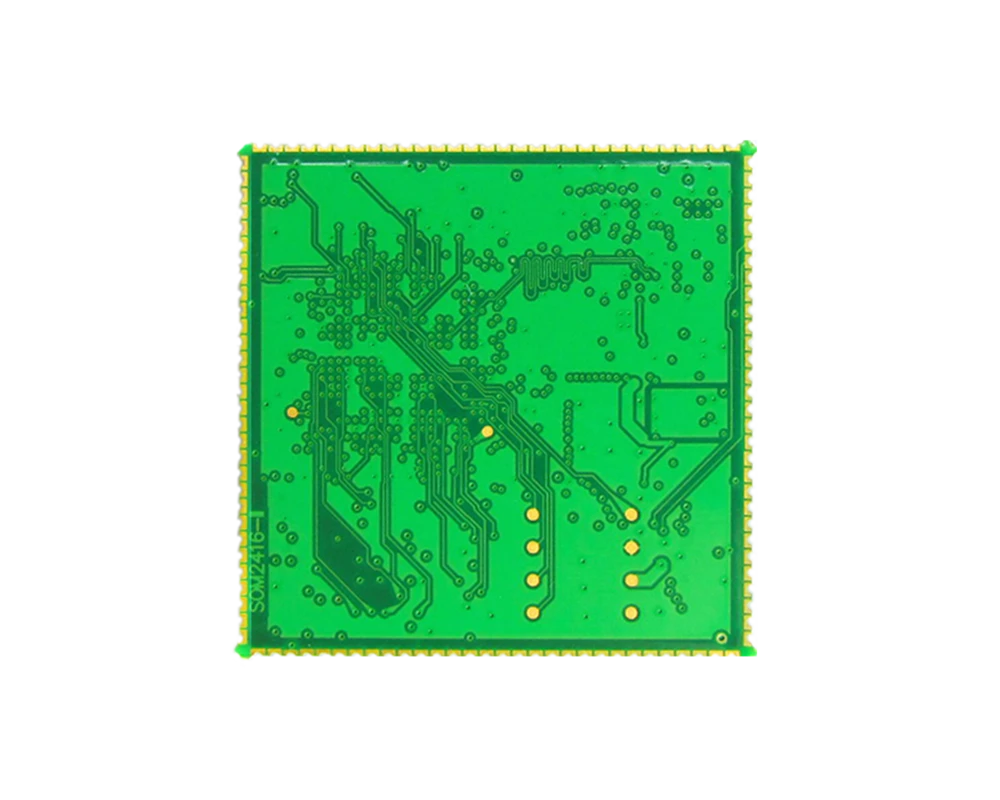

MINI2416 ARM9模块板 MINI2416 ARM9系统板背面图

规格参数

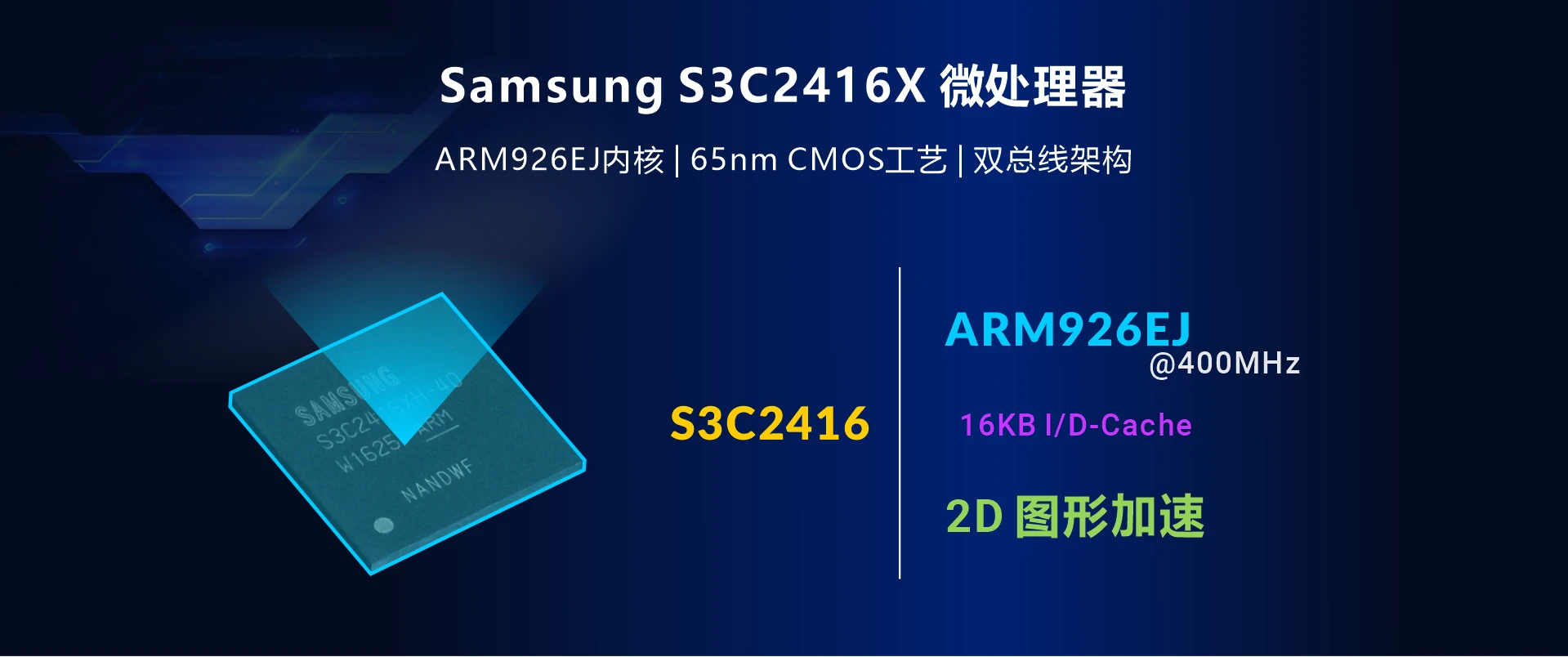

SoC	Samsung ARM926EJS S3C2416, 400MHz
内存	64MB DDR2

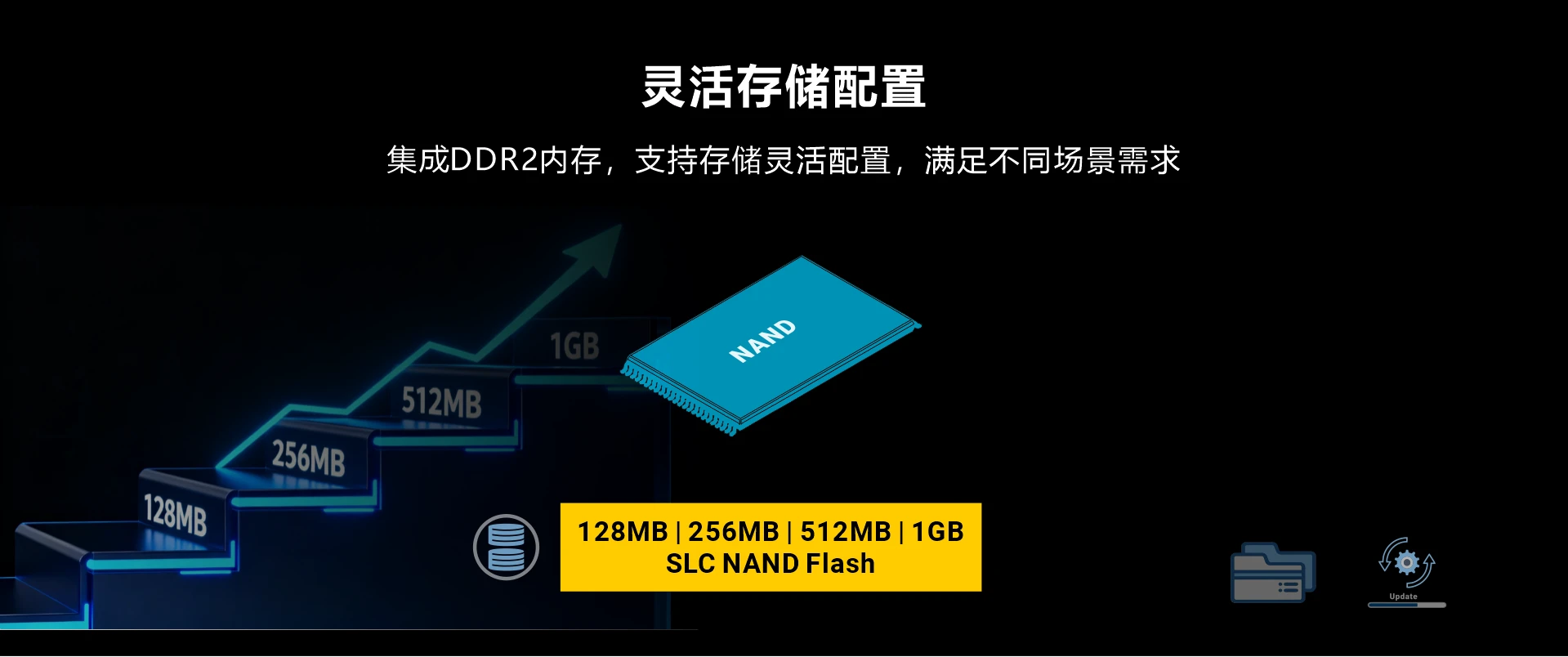

存储	128MB/256MB/512MB/1GB SLC NAND
工作电压	DC 3.3V

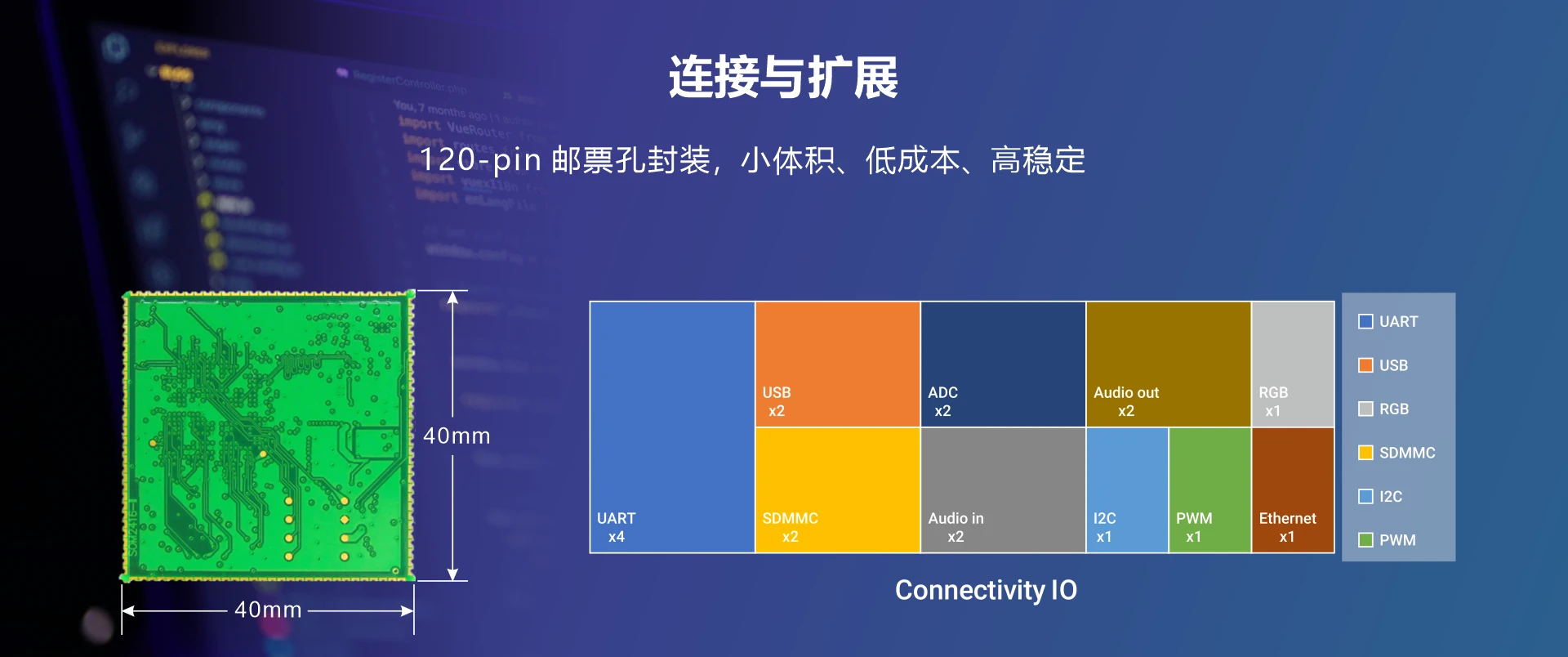

引出信号	L4x UART, USB1.1 Host, USB2.0 Device, RGB, Ethernet(100M), 2x SDMMC, Audio I/O, PWM, I2C, SPI, 2x ADC IN, GPIO, etc.
Ethernet	10/100 Mbps Ethernet, LAN9220 controller
尺寸	40 x 40 mm
重量	6.2g
连接方式	120-pin, 1.27mm间距邮票孔
应用	手持设备、GPS导航系统、打印机、安防设备、电力控制系统、工控终端
开发板	EM2000

PCB尺寸图

MINI2416 PCB dimension.

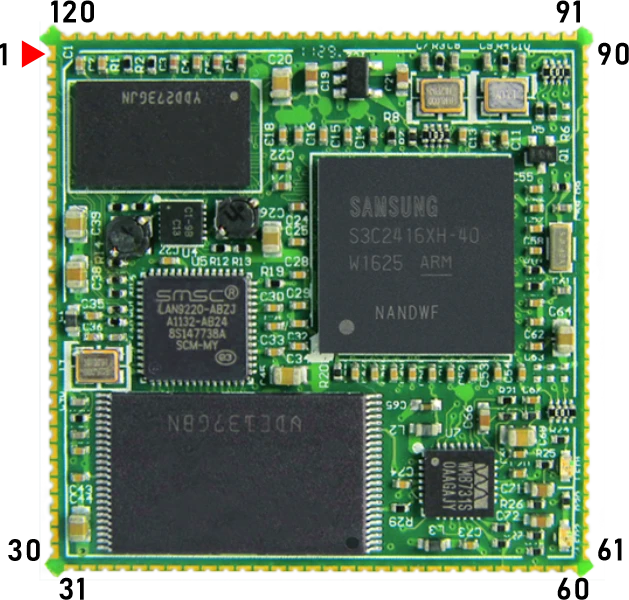

引脚定义

Pin	Signal	Pin	Signal	Pin	Signal	Pin	Signal
1	ETX-	31	VCC3.3V	61	AGND	91	nSD_CD
2	ETX+	32	LCD_PWR	62	TXD0	92	SDCLK
3	GND	33	HSYNC	63	RXD0	93	SDCMD
4	ERX-	34	PCLK	64	nCTS0	94	SDDAT0
5	ERX+	35	VSYNC	65	nRTS0	95	SDDAT1
6	LINK	36	VDEN	66	TXD1	96	SDDAT2
7	SPEED	37	GND	67	RXD1	97	SDDAT3
8	GND	38	VD2	68	nRTS1	98	GND
9	nRST	39	VD3	69	nCTS1	99	XP
10	RSMBWAIT	40	VD4	70	TXD2	100	YP
11	nWAIT	41	VD5	71	RXD2	101	XM
12	nOE	42	VD6	72	TXD3	102	YM
13	nWE	43	VD7	73	RXD3	103	AIN0
14	nCS3	44	VD10	74	I2C_SCL	104	AIN1
15	LADDR0	45	VD11	75	I2C_SDA	105	EINT0
16	LADDR1	46	VD12	76	SPIMISO	106	EINT3
17	LADDR2	47	VD13	77	SPICLK	107	EINT5
18	LADDR3	48	VD14	78	SPIMOSI	108	EINT6
19	LADDR4	49	VD15	79	nSS	109	EINT7
20	LADDR5	50	VD18	80	SD0CLK	110	EINT8
21	LADDR6	51	VD19	81	SD0CMO	111	EINT9
22	LDATA0	52	VD20	82	SD0DAT0	112	EINT10
23	LDATA1	53	VD21	83	SD0DAT1	113	EINT11
24	LDATA2	54	VD22	84	SD0DAT2	114	EINT12
25	LDATA3	55	VD23	85	SD0DAT3	115	GND
26	LDATA4	56	LPOUT	86	GND	116	UN1
27	LDATA5	57	RPOUT	87	VCC_RTC	117	UP1
28	LDATA6	58	MIC	88	OM3	118	VBUS
29	LDATA7	59	LIN	89	OM2	119	DN0
30	VCC3.3V	60	RIN	90	OM1	120	DP0

操作系统	类别	功能	描述
WINCE5.0	BootLoader	BL0	支持SD卡启动，支持Nandflash烧写和启动。
	BootLoader	Eboot	提供官方标准源码包。提供bin文件，免费提供LOGO图片修改服务。
	驱动支持	Display	LCD液晶屏显示驱动源码，包括 · Display Driver (GDI, Direct Draw support) · Display Controller Function Library · LCD module Function Library · Post Processor Function Library · Image Rotator Function Library · Video Driver
		Ethernet	10/100M以太网（LAN9221）
		HSMMC	1路高速SD/MMC，支持MMC4.0，支持热插拔
		CAN BUS	支持CAN总线通信. 该部分驱动仅提供给合约项目客户
		Parallel port	并口支持外接打印机. 该部分驱动仅提供给合约项目客户
		PS2	提供PS2接口，可外接PS2键盘. 该部分驱动仅提供给合约项目客户
		2D Accelerator	2D加速驱动支持
		USB OTG	USB OTG（作为Device设备使用）
		Power Button	电源按键驱动源码，实现睡眠、唤醒. 该部分驱动仅提供给合约项目客户
		Serial	4个串口驱动, 包括红外驱动源码, 其中串口UART0调试用
		Touch	4线电阻式触摸屏驱动
		USB Host	USB Host驱动，支持USB键盘、鼠标、移动硬盘等。
		WAVEDEV	IIS音频驱动
		LED	支持LED指示系统状态
		RTC	在WinCE下一次性设置好日期和时间后，可以长期保存并自动更新时间
		IIC	IIC驱动
	PC端软件	Microsoft Activesync	可以利用ActiveSync建立WINCE与PC机的同步连接
		DNW0.60C	USB 下载器上位机程序
		IROM_Fusing_Tool	将启动代码EBOOTS烧录到SD卡中的工具

操作系统	类别	功能	描述
Linux2.6	引导装载(u-boot1.3.4)	Bootloader	初始化并装载启动linux内核
		Download Binary by DNW	支持与DNW，超级终端等串口软件下载
		Set Kernel Booting Param.	支持设置内核启动参数
		Update Flash	支持映像文件的固化
		Nand Boot, SD Boot	提供从Nandflash启动和SD卡启动两个版本
	内核及设备驱动	Linux 2.6.21.5	采用2.6.21.5版本内核
		System Clock	系统主频：400MHz
		4 Port Serial device	4路串口驱动(ttySAC0~3)
		1GB NandFlash	1GB NandFlash驱动
		Ethernet	1路10/100M以太网控制器驱动（LAN9221）
		RTC (Real Time Clock)	实时时钟驱动
		USB Host	1路USB Host驱动（USB1.1）支持优盘、鼠标等
		SD/MMC	2路SD/MMC卡座驱动，支持热插拔
		AC97 Audio	音频设备（WM8731），支持耳机和扬声器放音，音量可调
		Framebuffer	液晶（支持期越科技TFT型液晶屏系列）驱动
		TouchScreen	支持4线触摸屏
		JPEG Codec	支持JPEG图片的编解码
		Post Processor	支持
		Watchdog	支持
		Filesytstem	支持/CRAMFS/EXT2/FAT/NFS/InitRAMFS /JFFS2/YAFFS2等文件系统根文件系统采用NFS、YAFFS2、CRAMFS
		编译器	cross-4.2.2-eabi.tar.bz2
	网络服务	TCP/IP	完整的TCP/IP协议
		Telnet Server	Telnet服务器
		FTP Client	FTP客户端服务
		Remote login (telnet)	Telnet远程登录
		Ifconfig, inetd	提供ifconfig,inetd等网络配置和服务程序
	基本命令	Busybox	Linux常用命令
	触摸屏校准工具	TslibV1.4	触摸屏校准工具
	图形界面	Qtpia2.2.0	图形界面系统。Trolltech 开发的用于嵌入式 Linux的图形用户界面PDA版系统，支持浏览器，Medialplay播放器，文件管理器等
