MINI2416-III

* 处理器: Samsung ARM9 S3C2416X @ 400MHz
* 内存: 64MB/128MB
* 存储: 128MB/256MB/512MB/1GB
* 引出信号: 4x UART, USB1.1 Host, USB2.0 Device, RGB, 2x SDMMC, I2S, I2C, SPI, PWM, ADC, GPIO, etc.
* 操作系统: Linux 2.6.21, WinCE6.0
* 尺寸: 74 x 37mm
* 兼容模块: MINI2440, MINI210-III
* 连接方式: DIP直插。2x 72-pin + 24-pin, 2.0mm间距排针
pdf RoHS Certification, CE Certification, EMC Report

产品简介
硬件
软件
下载
订购
常见问题

MINI2416-III是一款ARM9核心板, 可与MINI2440共用底板。采用6层工艺设计, 做工精良, 功能齐全。具有良好的电气性能和抗干扰性, 配合丰富的扩展引脚可方便用户进行各种嵌入式方案设计。

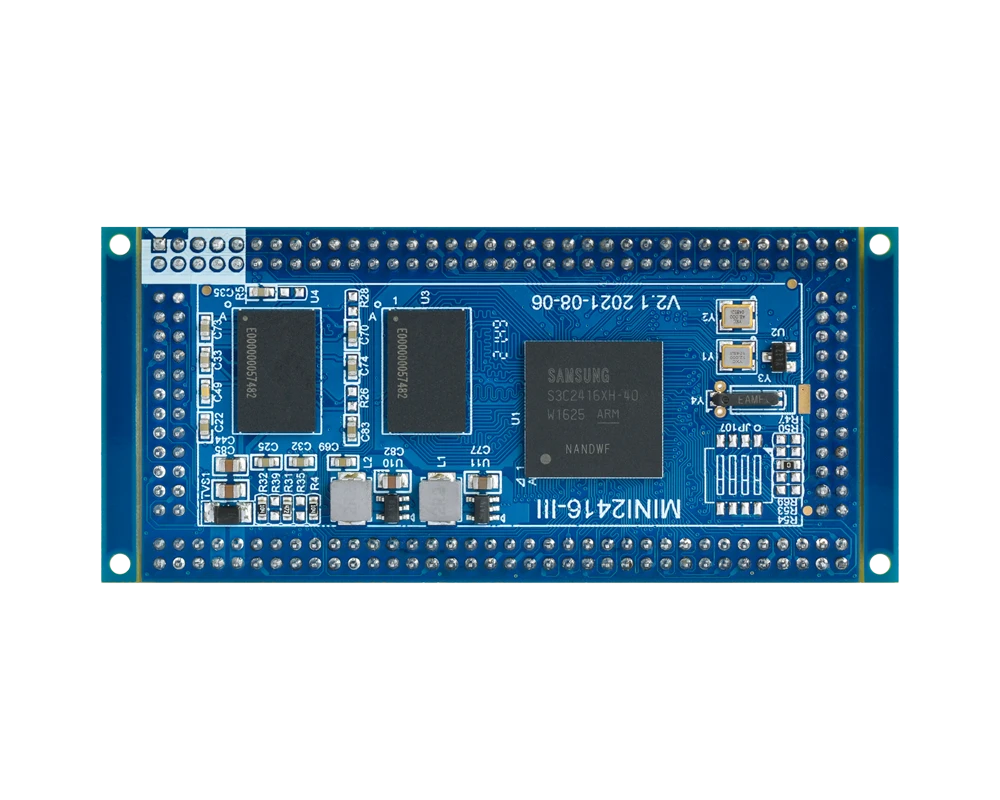

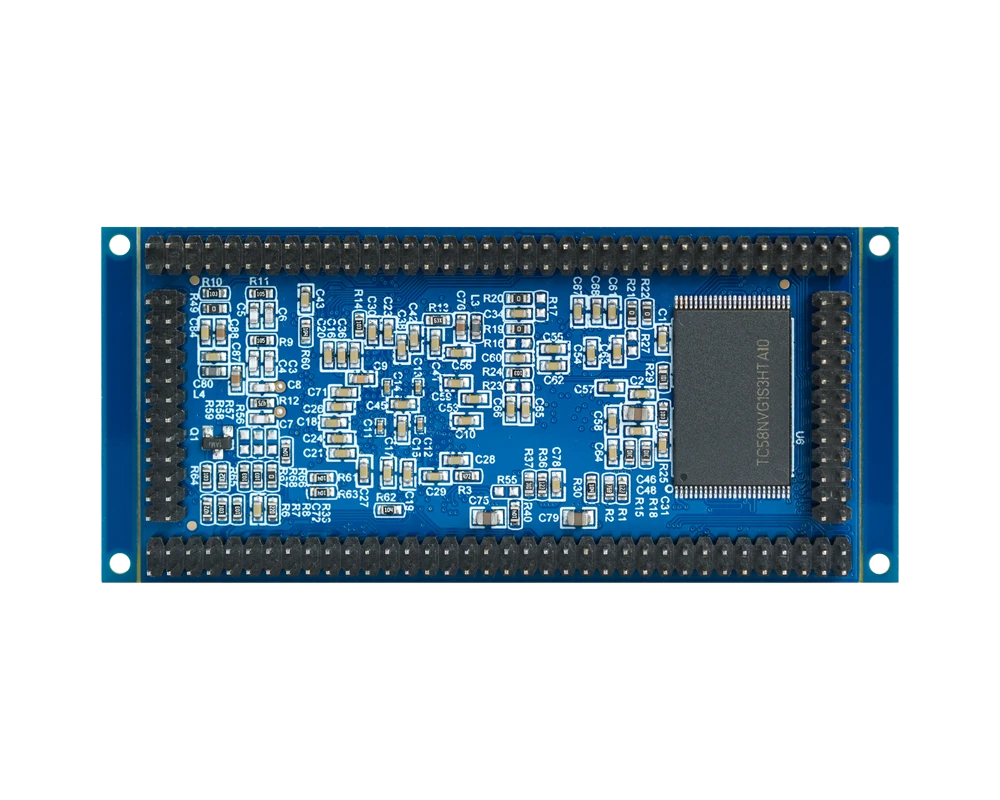

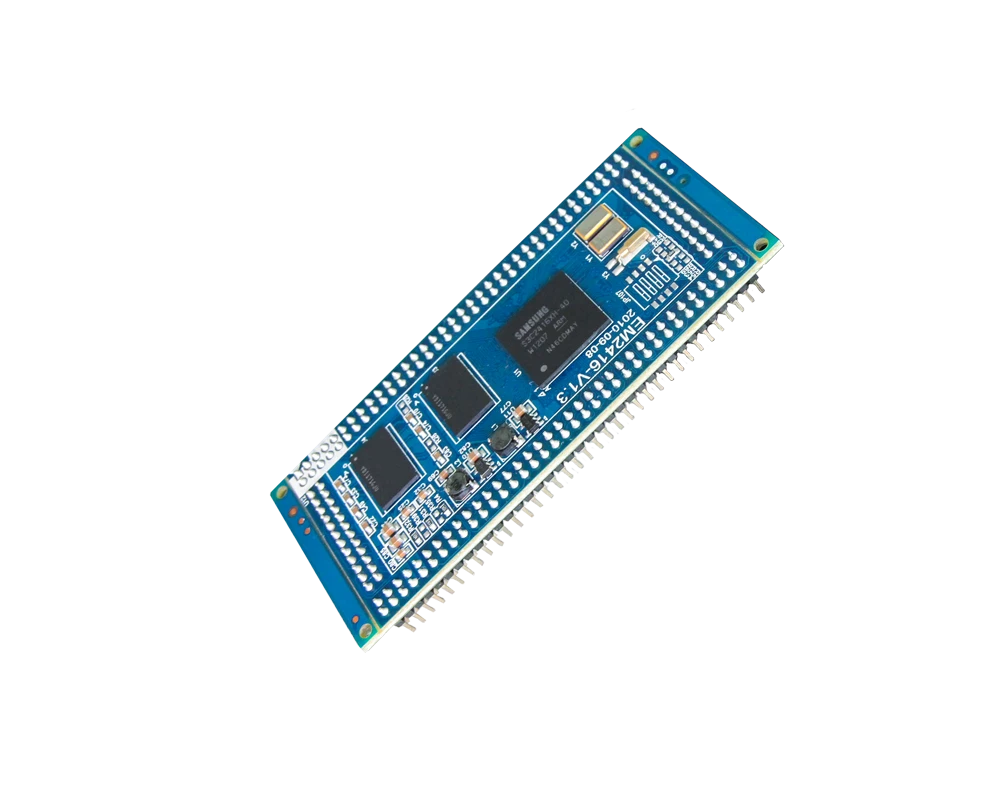

MINI2416-III arm9模块板侧面图

MINI2416-III SOM

MINI2416-III-s3c2416-som

规格参数
SoC	Samsung ARM926EJS S3C2416, 400MHz

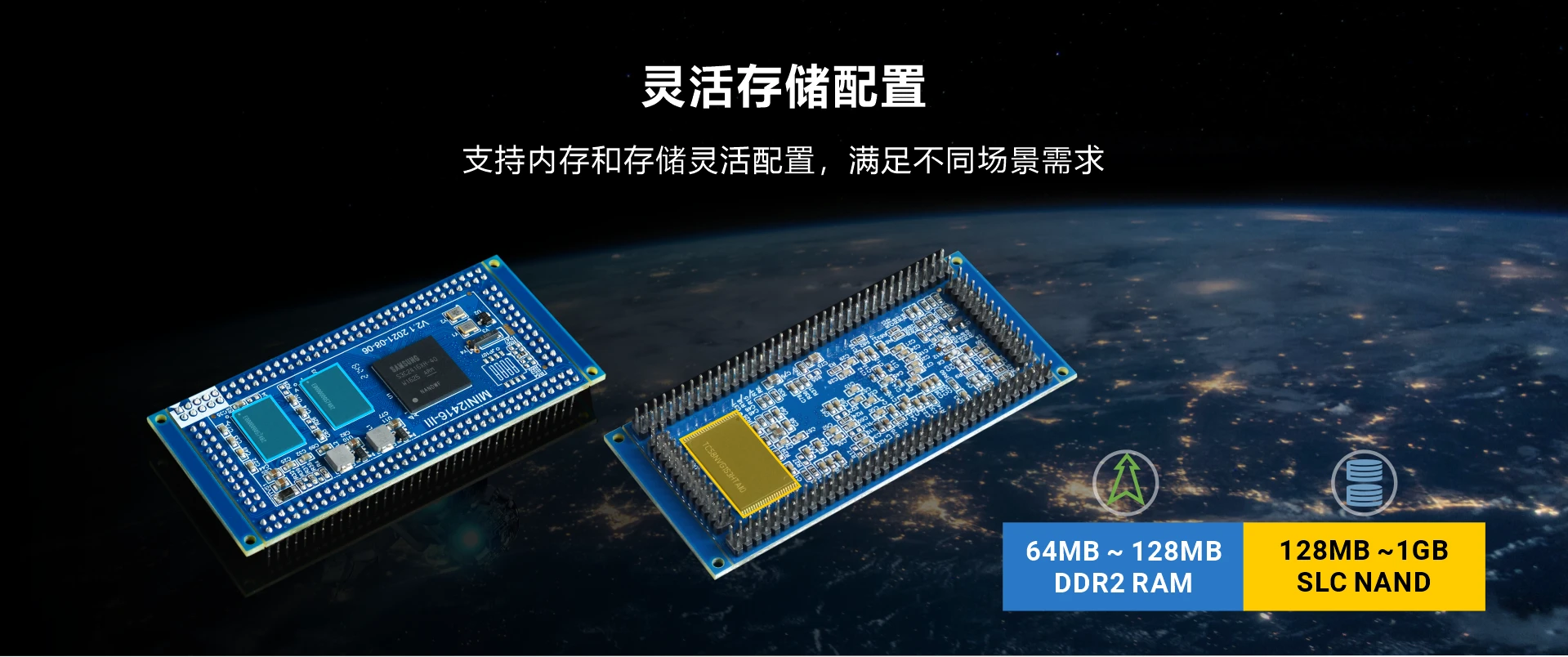

内存	64MB/128MB DDR2
存储	128MB/256MB/512MB/1GB SLC NAND
工作电压	DC 3.3V

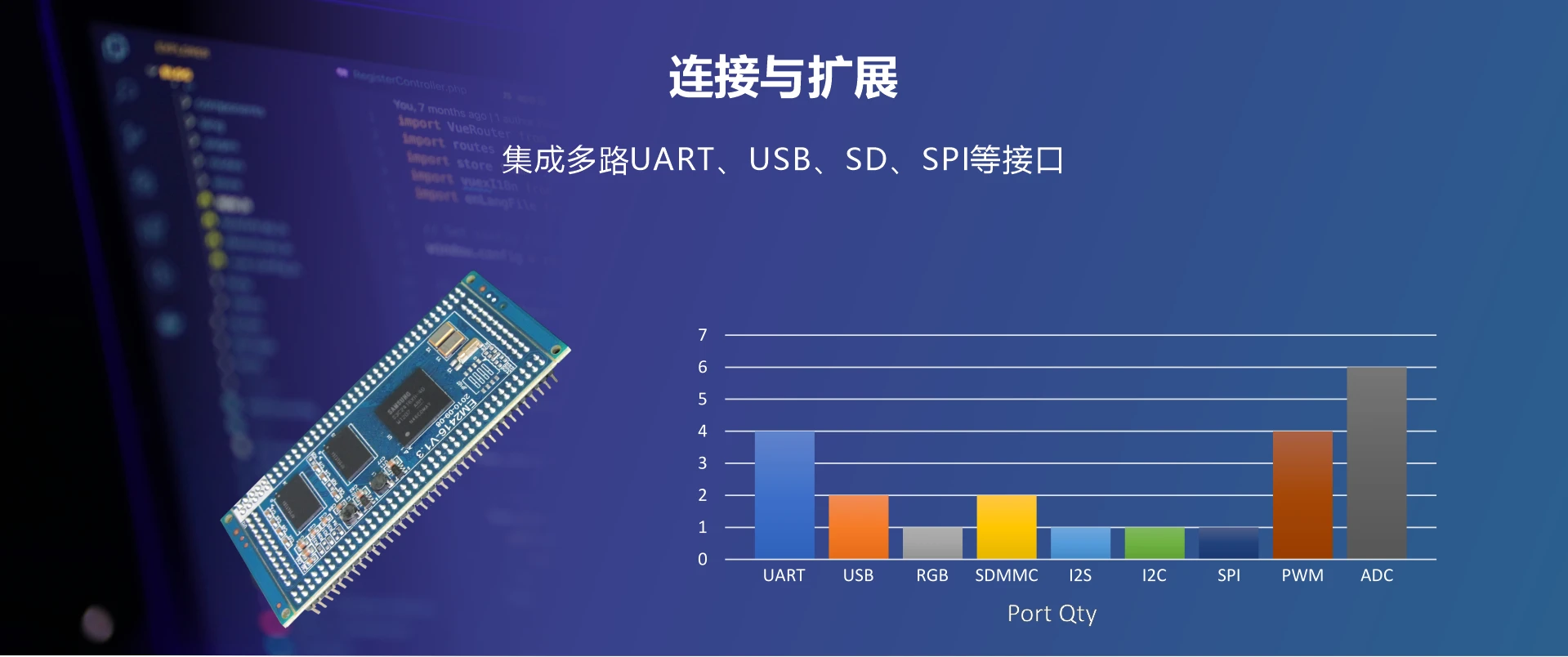

引出信号	4x UART, USB1.1 Host, USB2.0 Device, RGB, 2x SDMMC, I2S, I2C, SPI, 4x PWM, 6x ADC IN, GPIO, etc.
尺寸	74 x 37 mm
重量	18.2g
连接器	核心板：2x 72-pin + 2x 24-pin, 2.0mm间距排针底板：2x 72-pin + 2x 24-pin, 2.0mm间距排母
应用	POS机、工业控制、车辆导航、PDA等
开发板	EM2416
认证	CE Certification, EMC Report

功能框图

MINI2416-III Block diagram

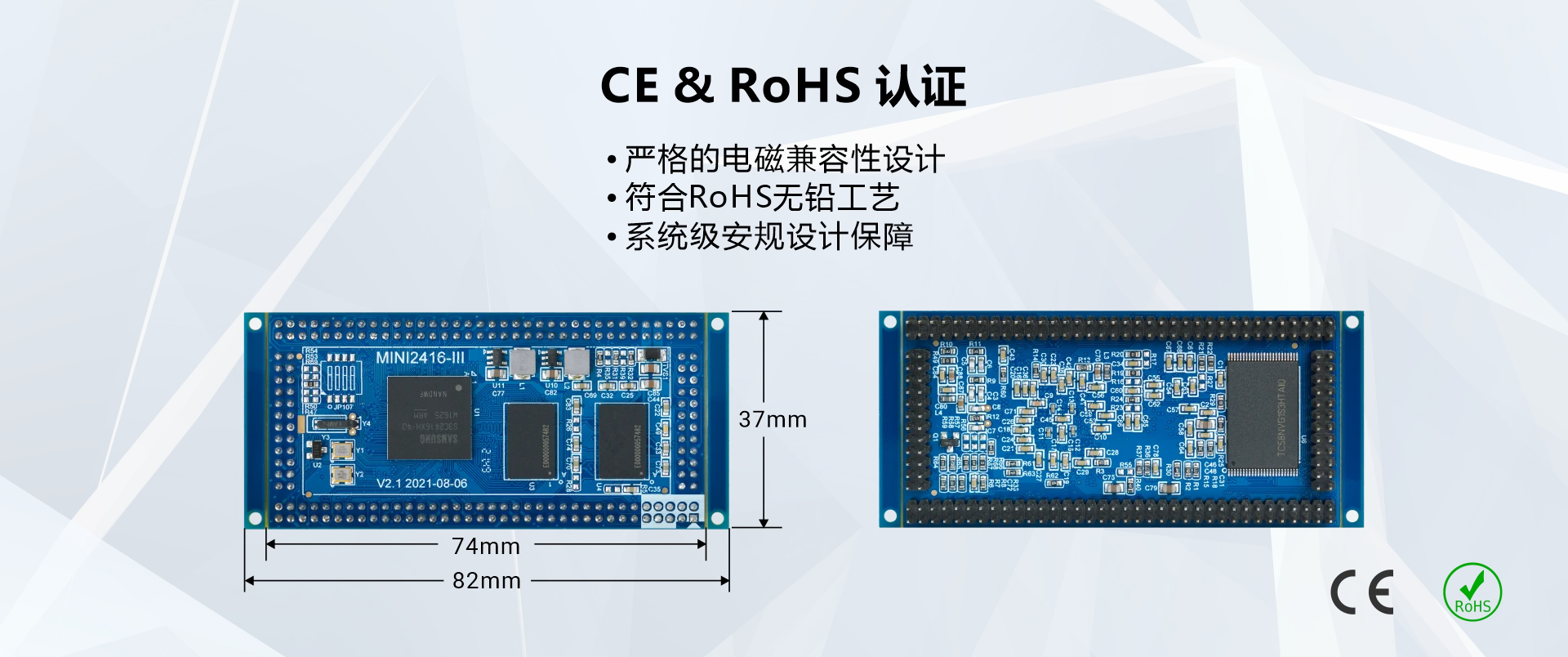

PCB尺寸图

MINI2416-III board dimension

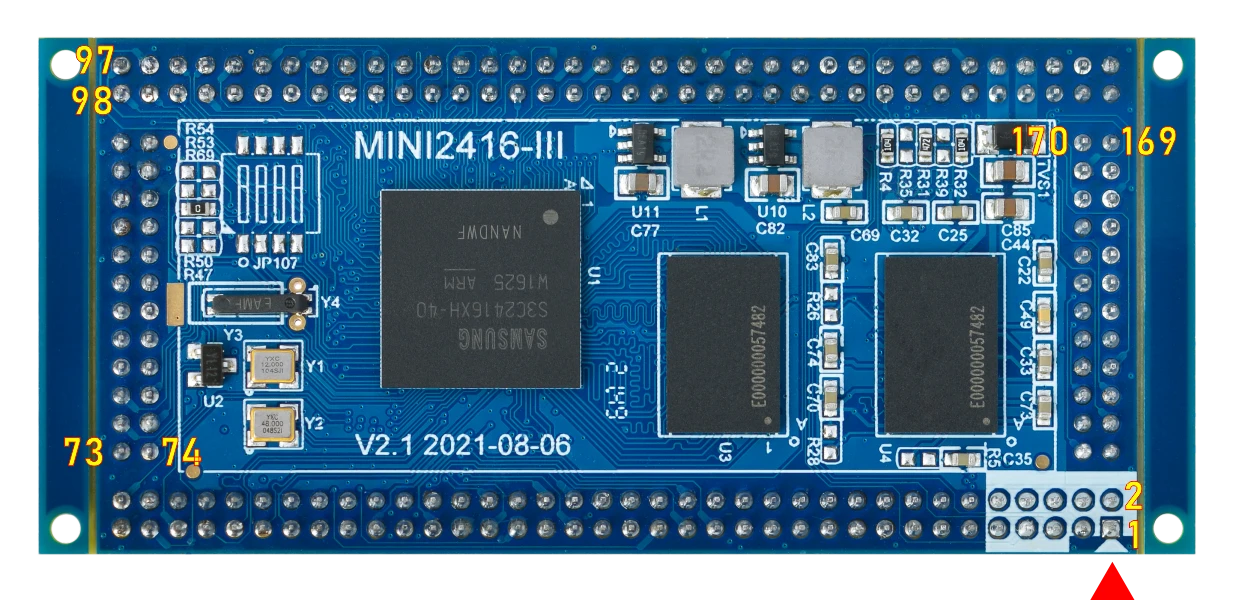

引脚定义

Pin	Signal	Pin	Signal	Pin	Signal	Pin	Signal
1	DATA6	2	DATA7	3	ADDR7	4	ADDR8
5	ADDR5	6	ADDR6	7	ADDR3	8	ADDR4
9	ADDR1	10	ADDR2	11	DATA30	12	DATA31
13	DATA28	14	DATA29	15	DATA26	16	DATA27
17	DATA24	18	DATA25	19	DATA22	20	DATA23
21	DATA20	22	DATA21	23	DATA18	24	DATA19
25	DATA16	26	DATA17	27	nTRST	28	nRESRT
29	TDO	30	TDI	31	TCK	32	TMS
33	RXD2/GPH5	34	TXD2/GPH4	35	RXD1/GPH3	36	TXD1/GPH2
37	RXD0/GPH1	38	TXD0/GPH0	39	nRTS0/GPH9	40	nCTS0/GPH8
41	nRTS1/GPH11	42	nCTS1/GPH10	43	RXD3/GPH7/nCTS2	44	TXD3/GPH6/nRTS2
45	EINT4/GPF4	46	EINT5/GPF5	47	EINT6/GPF6	48	EINT7/GPF7
49	EINT8/GPG0	50	EINT11/GPG3	51	EINT14/GPG6	52	EINT13/GPG5
53	EINT15/GPG7	54	EINT12/GPG4	55	EINT10/GPG2	56	EINT9/GPG1
57	EINT2/GPF2	58	VDD_RTC	59	DP_UDEV	60	AIN3
61	DM_UDEV	62	AIN2	63	DN	64	AIN1
65	DP	66	AIN0	67	SPIMISO/GPE11	68	SS/GPL13
69	SPICLK/GPE13	70	SPIMOSI/GPE12	71	EINT0/GPF0	72	nXBREQ/GPB6/RTCK
73	CLKOUT1/GPH14	74	RGB_LEND/GPC0	75	RADDR21/GPA6	76	RADDR22/GPA7
77	RADDR23/GPA8/ BOOT_SEL	78	RADDR24/GPA9	79	EINT3/GPF3	80	SD1_DAT2/GPL2
81	SD1_DAT3/GPL3	82	SD1_CMD/GPL8	83	SD1_CLK/GPL9	84	SD1_DAT0/GPL0
85	SD1_DAT1/GPL1	86	TCLK/GPB4	87	RSMCLK/GPA23	88	I2SCDCLK/GPE2
89	I2SLRCK/GPE0	90	I2SSCLK/GPE1	91	RSMVAD/GPA24	92	RSMBWAIT/GPM0
93	I2SSDI/ GPE3	94	I2SSDO/ GPE4	95	nXBACK/GPB5	96	XP/AIN9
97	XM/AIN8	98	YP/AIN7	99	YM/AIN6	100	RGB_VCLK/GPC1
101	VLINE/GPC2	102	VFRAME/GPC3	103	VM/GPC4	104	IICSCL/GPE14
105	IICSDA/GPE15	106	VD23/GPD15	107	VD22/GPD14	108	VD21/ GPD13
109	VD20/ GPD12	110	VD19/GPD11	111	VD18/GPD10	112	VD17/GPD9
113	VD16/GPD8	114	VD15/GPD7	115	VD14/GPD6	116	VD13/ GPD5
117	VD12/GPD4	118	VD11/GPD3	119	VD10/GPD2	120	VD9/GPD1
121	VD8/GPD0	122	VD7/GPC15	123	VD6/GPC14	124	VD5/GPC13
125	VD4/GPC12	126	VD3/GPC11	127	VD2/GPC10	128	VD1/GPC9
129	VD0/GPC8	130	nXDACK/GPB9	131	nXDREQ/GPB10	132	AIN4
133	AIN5	134	TOUT3/GPB3	135	TOUT2/GPB2	136	TOUT1/GPB1
137	TOUT0/GPB0	138	nRSTOUT	139	nBATT_FLT	140	nRBE0
141	nRBE1	142	CLKOUT0/GPH13	143	EINT1/GPF1	144	SD0_DAT2/GPE9
145	SD0_DAT3/GPE10	146	SD0_CMD/GPE6	147	SD0_CLK/GPE5	148	SD0_DAT0/GPE7
149	SD0_DAT1/GPE8	150	UARTCLK/GPH12	151	nWAIT	152	nRCS1/GPA12
153	nRCS2/GPA13	154	nRCS3/GPA14	155	nRCS4/GPA15	156	nRCS5/GPA16
157	nRCS0	158	NC	159	GND	160	GND
161	3.3V	162	3.3V	163	DATA8	164	DATA9
165	DATA10	166	DATA11	167	DATA12	168	DATA13
169	DATA14	170	DATA15	171	ADDR25/GPA10	172	ADDR0/GPA0
173	nRWE	174	nROE	175	ADDR20/GPA5	176	ADDR19/GPA4
177	ADDR18/GPA3	178	ADDR17/GPA2	179	ADDR16/GPA1	180	ADDR15
181	ADDR14	182	ADDR13	183	ADDR12	184	ADDR11
185	ADDR10	186	ADDR9	187	DATA0	188	DATA1
189	DATA2	190	DATA3	191	DATA4	192	DATA5

操作系统	类别	功能描述
Linux2.6.21	Bootloader	u-boot 1.3.4 1. 支持Nand Flash 擦除/写入/读取 2. 支持设置、保存环境变量 4. 支持SD卡启动 (取代JTAG) 5. 支持bootm, bootargs设置
	内核和驱动	Kernel: linux2.6.21 驱动: Serial ports, RTC, LCD, Touch Screen, SD card, Audio, Nand flash, WIFI, GSM/GPRS, GPS, 支持SD升级镜像
	文件系统	Yaffs File System, busybox, 提供Lib(ALSA-lib, tslib,glibc)、udev支持
	Embedded GUI	Qtopia2.2.0
	交叉编译环境	Cross-4.2.2-eabi
