MINI6410

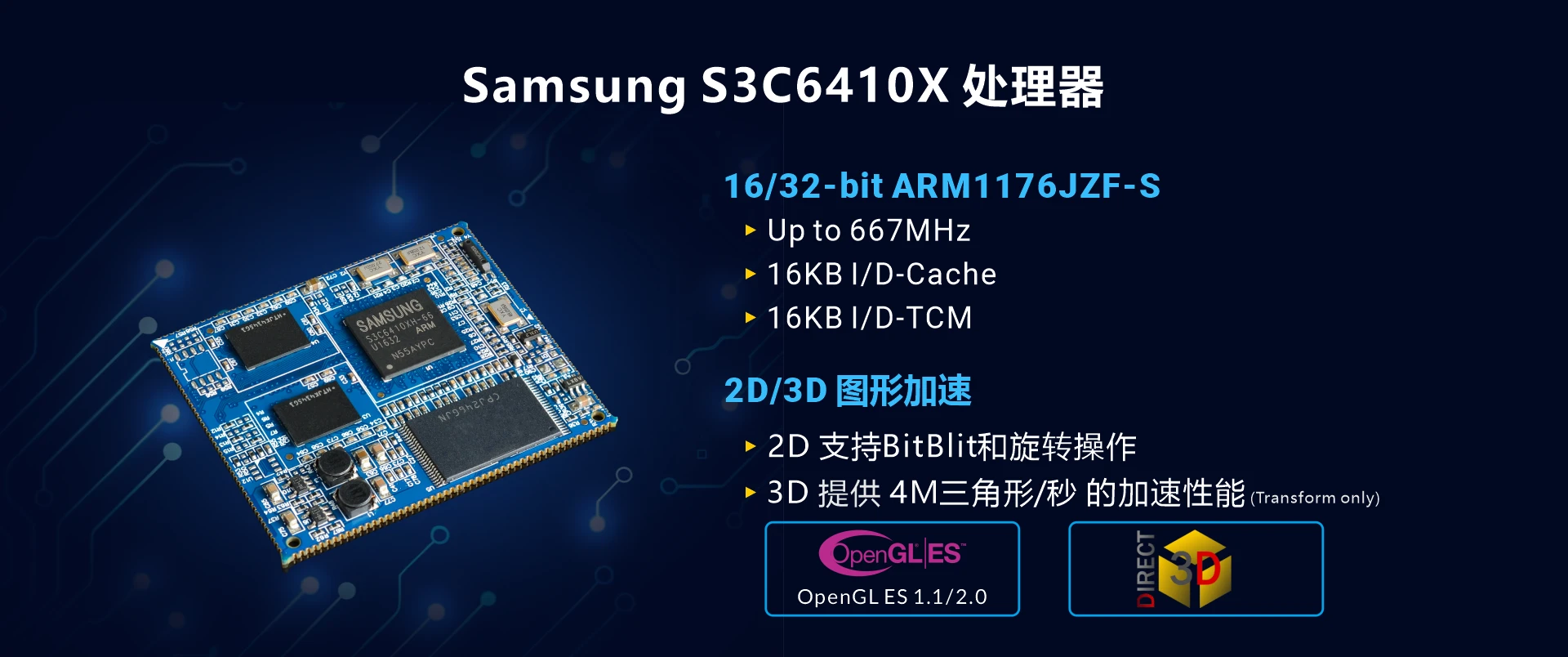

* 处理器: Samsung ARM11 S3C6410. ARM1176JZF-S @ 667MHz
* 内存: 256MB
* 存储: 256MB/512MB/1GB
* 引出信号: Camera, I2C, 16bit BUS, UART, LCD, Touch Screen, USB OTG, USB HOST, Matrix Keypad, ADC, DAC, SPI, SDIO, AC97, EXT INT, GPIO
* 操作系统: Linux 2.6.28, WinCE6.0, Android 2.3
* 尺寸: 52 x 45 mm
* 连接方式: 184-pin, 1.0mm间距邮票孔

产品简介
硬件
软件
下载
订购
常见问题

MINI6410核心板采用主频达667MHz的三星ARM11 S3C6410, 8层板工艺设计, 集成度高, 可移植性强, 且尺寸小, 功耗低, 性能稳定, 可广泛应用于智能手机、PDA、PND、车载系统、智能家居、数据终端等产品。

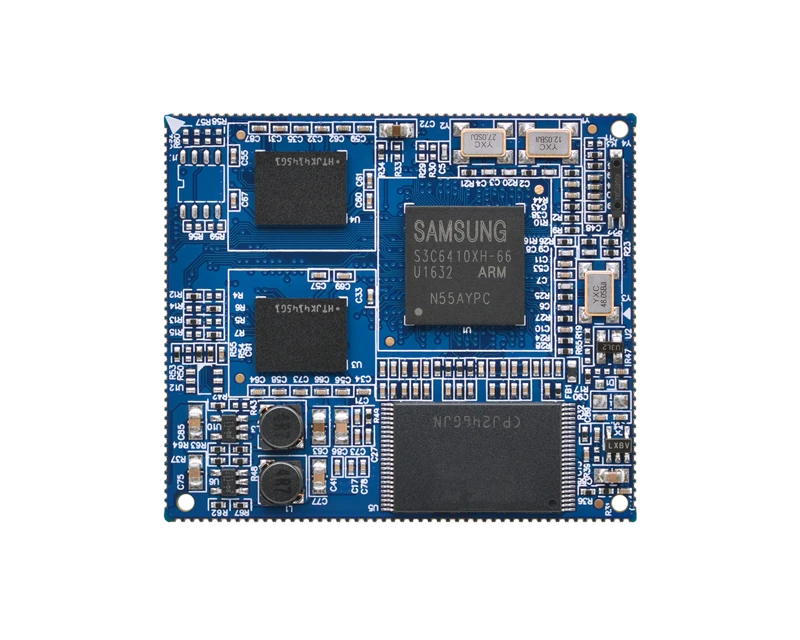

MINI6410核心板

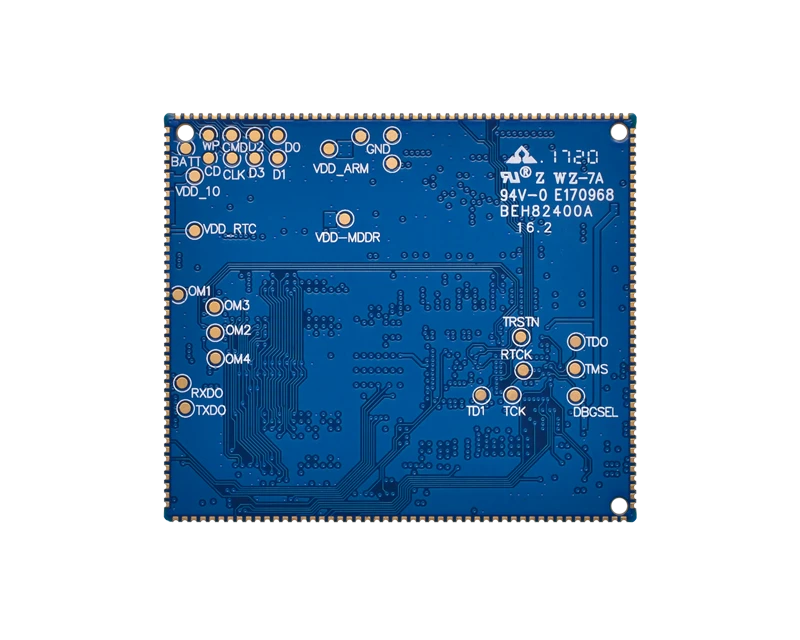

MINI6410 arm11 核心板背面硬件图

规格参数
SoC	Samsung S3C6410, ARM1176JZF-S, 667MHz
内存	128MB/256MB Mobile DDR
存储	256MB/512MB/1GB SLC NAND
工作电压	DC 3.3 ~ 5V
引出信号	4x UART, USB1.1 Host, USB2.0 OTG, RGB, Camera I/F, TV out(DAC), 2x SDMMC, I2C, Keypad, 2x ADC, SPI, PWM, GPIO, etc.
尺寸	52 x 45 x 2.8mm
重量	8.1g
连接方式	184-pin, 1.0mm间距邮票孔
应用	PDA
开发板	KIT3000

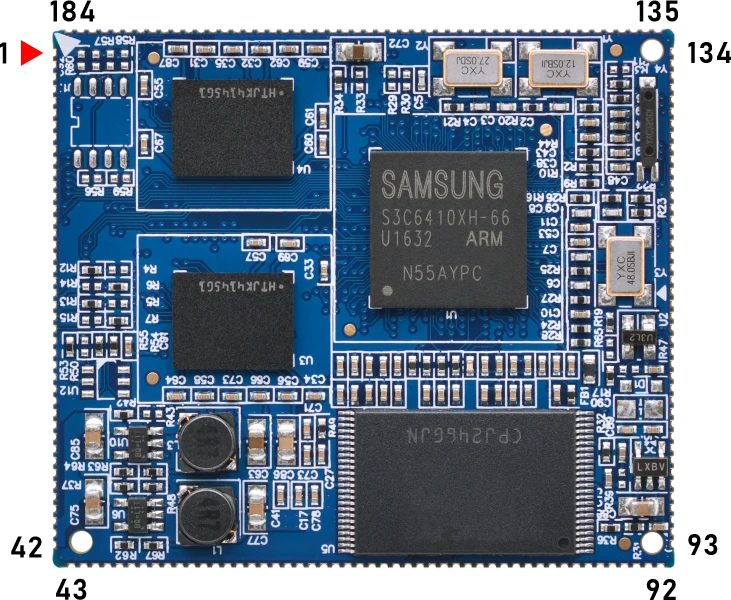

PCB尺寸图

引脚定义

pin	J1	Function	J2	Function	J3	Function	J4	Function
1	HSYNC	LCD	KP_COL0	KEYPAD	CAMRSTN	CAMERA	VDD5V	POWER
2	VCYNC		KP_COL1		CAMHREF		VDD5V
3	VCLK		KP_COL2		CAMCLK		VDD5V
4	VDEN		KP_COL3		CAMSYNC		VDD_MDDR
5	VD0		KP_COL4		CAMPCLK		VDD_MDDR
6	VD1		KP_COL5		CAMYD0		VDD_33V
7	VD2		KP_ROW0		CAMYD1		VDD_33V
8	VD3		KP_ROW1		CAMYD2		VDD_ARM
9	VD4		KP_ROW2		CAMYD3		VDD_ARM
10	VD5		KP_ROW3		CAMYD4		VDD_ARM
11	VD6		KP_ROW4		CAMYD5		VDD_ARM
12	VD7		KP_ROW5		CAMYD6		VDD_RTC
13	VD8		EINT4	EXT INT	CAMYD7		GND	GND
14	VD9		EINT9		I2CSDA0	I2C	GND
15	VD10		EINT12		I2CSCL0	I2C	GND
16	VD11		EINT1		DATA0	BUS	GND
17	VD12		EINT3		DATA1		GND
18	VD13		EINT5		DATA2		GND
19	VD14		EINT6		DATA3		OM1	BOOT SETTING
20	VD15		EINT8		DATA4		OM3
21	VD16		ADCIN0	ADC	DATA5		OM2
22	VD17		ADCIN1	ADC	DATA6		OM4
23	VD18		NBATF	NBATF	DATA7		TXD0	UART
24	VD19		OTGDP	USBOTG	DATA 8		RTSN0
25	VD20		OTGDM		DATA9		TXD1
26	VD21		VBUS		DATA10		RTSN1
27	VD22		USBDP	USB HOST	DATA11		TXD2
28	VD23		USBDN	USB HOST	DATA12		TXD3
29	PWM_TOUT1		OTGID	USBOTG	DATA13		RXD0
30	EINT11	EXT INT	AC97RSIN	AC97/I2S	DATA14		CTSN0
31	DAC_OUT0	DAC	AC97SDI		DATA15		RXD1
32	GPH9	GPIO	AC97BCLK		WEN		CTSN1
33	EINT0	EXT INT	AC97SD0		OEN		RXD2
34	EINT2	EXT INT	AC97SYNC		CSN1		RXD3
35	CLK_OUT0	CLKOUT	SD1_D0	SD CH1	IRQ_LAN		GPH6	GPIO
36	GPQ0	GPIO	SD1_D1		ADDR1		GPH7
37	OTG_VBUS	USB OTG	SD1_D2		ADDR2		GPH8
38	GP03	GPIO	SD1_D3		ADDR3		GPE0
39	SPICS0	SPI	SD1_CMD		NRESET		GPE1
40	SPIMIS00	SPI	SD1_CLK	SD CH1	KEY_RST	KEY_RST	GPE2
41	SPICLK0	SPI	SD1_CDN		PWRRGTON	PWR-EN	GPE3	GPIO
42	SPIMOSIO	SPI	SD1_WPN		GPO2	GPIO	GPE4	GPIO
43	GPC7	GPIO	SD0_D0	SD CH0
44	NLED1	GPIO	SD0_D1
45	NLED2	GPIO	SD0_D2
46	GPC6	GPIO	SD0_D3
47	TSYP	TOUCH	SD0_CMD
48	TSXP		SD0_CLK
49	TSYM		SD0_CDN
50	TSXM		SD0_WPN

操作系统	类别	功能	描述
Android2.3	Boot	版本	U-boot 1.3.4
		启动模式	支持SD card, NAND Flash启动
		固件升级	支持SD card 或 USB升级固件
	内核和驱动	版本	Linux 2.6.36-Android
	内核和驱动	驱动	SDROM, Flash, Serial ports, RTC, 4.3" and 7" LCD including Touch Screen, MMD/SD, High Speed SD card, user buttons, IIC, SPI, JPEG, MFC, TVOUT, LCD display rotate, USB Host, USB Device, 2D/3D, Hardware decode, OpenGLES1.1 & 2.0, D3DM
	文件系统	文件系统格式	Yaffs2 (Androidfs-sdk-m5-rc15)
	Embedded GUI	Android-2.3	Alarm Clock, ASTR0, Mediaplayer, Music, Picsay, Gallery, Browser, Panda Reader
	交叉编译环境	Arm-none-linux-gnueabi
	调试工具	DNW, MoviNAND_Fusing_Tool.exe

操作系统	类别	功能	描述
Linux2.6.28	Bootloader	u-boot	u-boot-1.1.6主要功能: 1. Nand Flash 擦除/写入/读取 2. USB 下载镜像 3. 打印/设置/保存环境变量 4. 内存内容显示/比较/修改 5. bootm, bootargs 设置
		Sdboot	1. SD Card启动并通过USB下载镜像 (取代 JTAG) 2. 替换启动LOGO
		固件升级	支持从SD Card 或 USB升级固件
	Kernel and drivers	版本	Linux 2.6.28
		文件系统格式	ROM/CRAM/EXT2/EXT3/FAT/NFS/JFFS2/UBIFS
		驱动	Serial ports, RTC, Ethernet, 4.3” and 7” LCD, MMD/SD, USB Host, LEDs, AC97, Camera, HSMMC, USB Keyboard and Mouse, Nand Flash, DMA, JPEG, MFC, TVOUT, OpenGLES1.1 & 2.0, D3DM, IIS, SPI
	File System	文件系统	Yaffs File System
	File System	功能	提供 Lib (ALSA -lib, tslib, glibc), udev 支持
	Embedded GUI	Qt/Embedded	Qtopia 2.2.0
	网络协议和应用	网络协议	TCP/IP, Telnet, FTP, BOA Web Server
	网络协议和应用	应用	H.264 display, MPEG-4 display, H.263 display, VC-1 display, 4-windows display, Camera preview & MFC encoding, MFC decoding & Camera preview, Camera input and JPEG encoding, JPEG decoding and display, MFC decoding & Camera preview thru TV, H.264 decoding thru TVOUT
	交叉编译环境	3.3.2 , 3.4.1 , 4.3.3-eabi

操作系统	类别	功能	描述
WinCE6.0	Boot	Stepldr	提供源码和 STEPLDR.bin
		Eboot	提供源码和 EBOOT.bin Eboot主要功能: 1. 网络下载: 设置静态 IP, HDCP获取动态IP, 设置Mac地址, 系统启动时通过以太网自动下载内核镜像. 2. USB下载: 通过USB OTG升级镜像 3. 格式化 Nand Flash 4. 格式化 BinFS 5. Low-level Format 6. 设置启动延迟时间以显示进度条
		镜像升级	支持从SD卡或USB升级镜像
	系统	特性	KITL kernel debug, Reboot, Watchdog, RTC
		驱动	4.3” and7” LCD including Touch Screen, LEDs
		驱动	SD card, High speed SD card, SPI, AC97, Camera, Ethernet, USB Host, USB OTG, Serial ports, RTC, GPS, WIFI, MFC, powerbutton, Powercontrol, UA0, DrvLib
		功能	220MB NAND Flash for user
			电源管理(背光驱动，电池驱动，睡眠/唤醒功能)
			Hive注册表支持
			ROM文件系统支持
		软件功能	2D/3D图形加速器，源码自带的OpenGLES测试程序
			Media player 9.0, Word and Internet Explorer 6.0
			JPEG/JPG编码解码，提供驱动和测试程序
			.NET Compact Framework 3.5
