CM3566

* 处理器: Rockchip RK3566. Quad-core Cortex-A55 @ 1.8GHz
* NPU: 1 TOPS
* 内存: 1GB/2GB/4GB/8GB
* 存储: 8GB/16GB/32GB/64GB/128GB
* 引出接口: 5x UART, 2x USB2.0 Host, USB3.0 Host, USB2.0 OTG, LVDS/MIPI DSI, eDP, MIPI CSI, HDMI TX, CIF, GbE, PCIe2.1, 2x SDMMC, I2C, SPI, PWM, ADC, I2S, SPDIF, VOP, GPIO
* 操作系统: Android 12, Debian 11, Buildroot
* 尺寸: 47 x 40 mm
* 连接方式: 186-pin, 0.9mm间距邮票孔
pdf icon Certificate of conformity, Test Report, REACH, ROHS
EM3566用户手册（EN）

产品简介
硬件
软件
下载
订购
常见问题

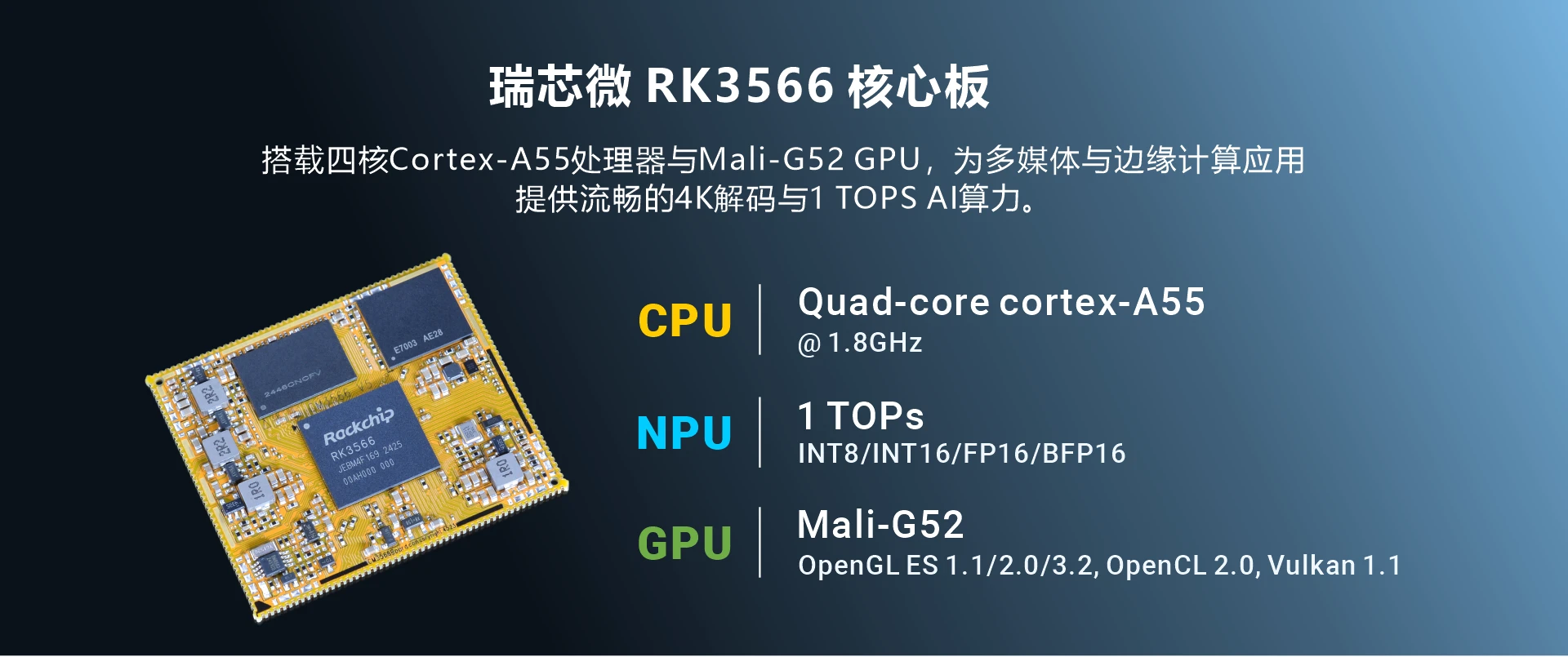

CM3566核心板采用瑞芯微RK3566四核64位Cortex-A55处理器设计，主频可达1.8GHz，集成mali-G52 2EE GPU、高性能VPU和1 TOPS NPU，支持OpenGL、Vulkan和4K视频解码。

核心板特性

icon 邮票孔设计，高强度抗震；

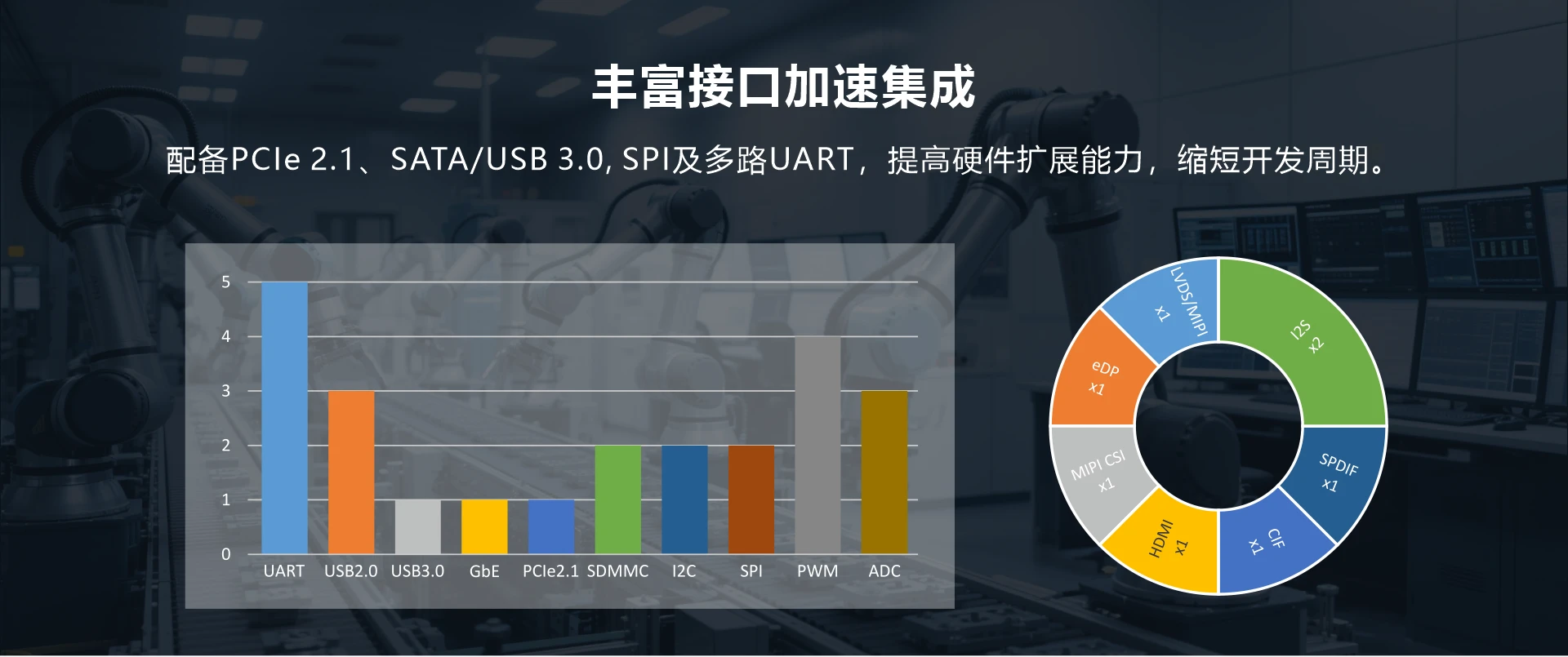

icon 引出了包括PCIe2.1、SATA3.0、UART、I2C和USB 3.0在内的多种外设接口信号；

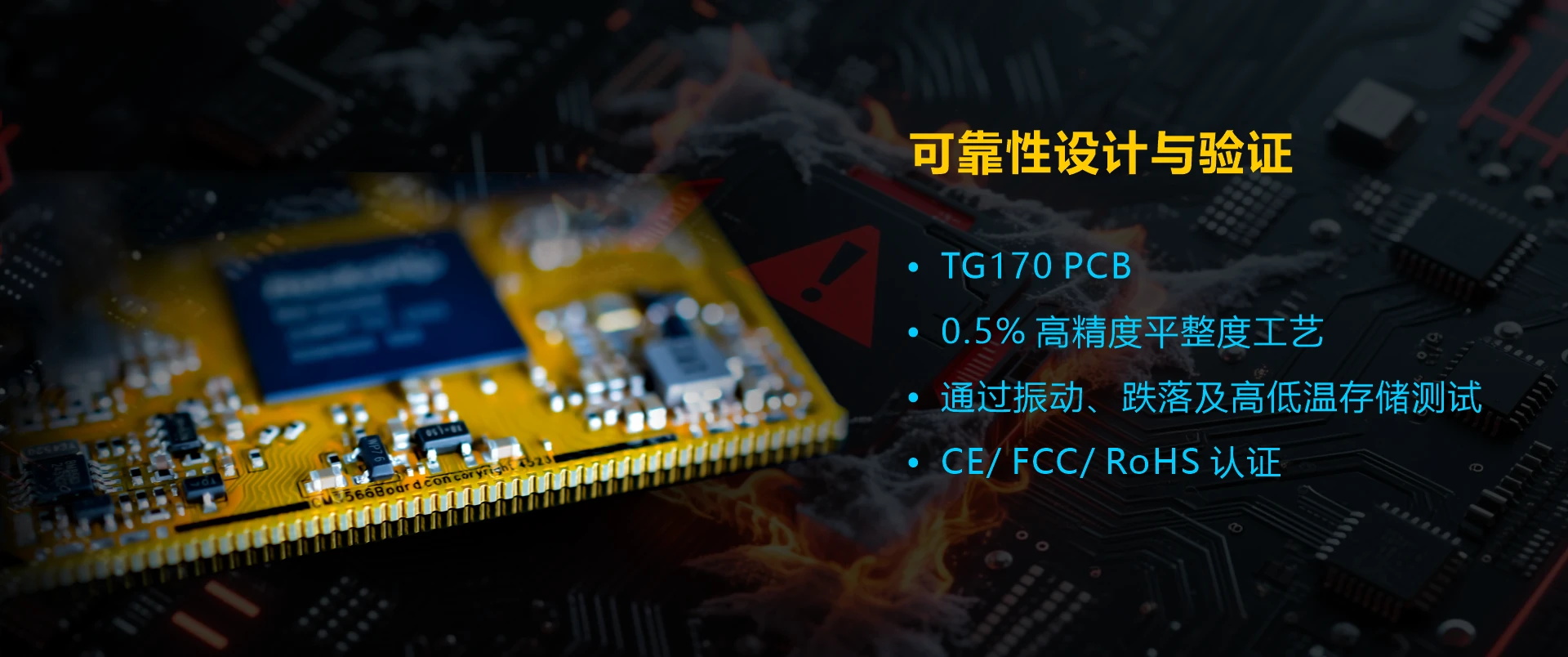

icon 采用耐高温TG170 PCB，核心板平整度控制在0.5%以下；
icon 通过包括存储、操作、连续运行、振动、跌落测试；
icon 通过CE和FCC认证。

凭借优越而稳定的性能，CM3566赢得了众多企业客户的青睐，已被应用于体育器材、化妆镜、智能医疗POCT、电子书、电子琴和DJ设备等多个领域。

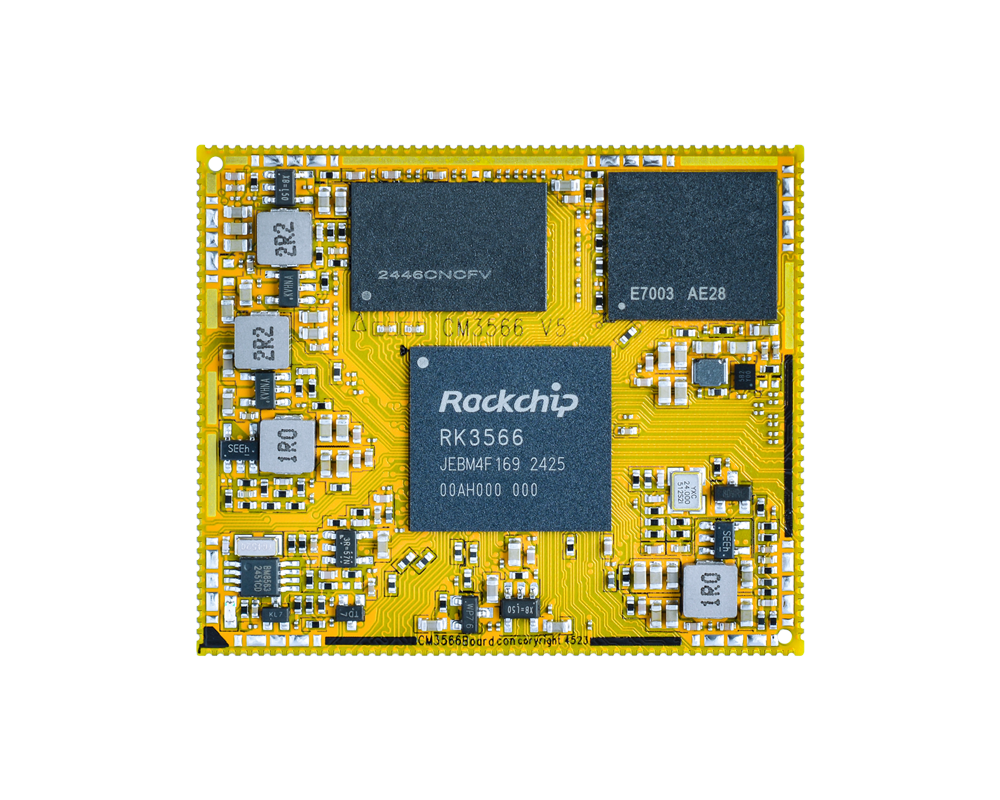

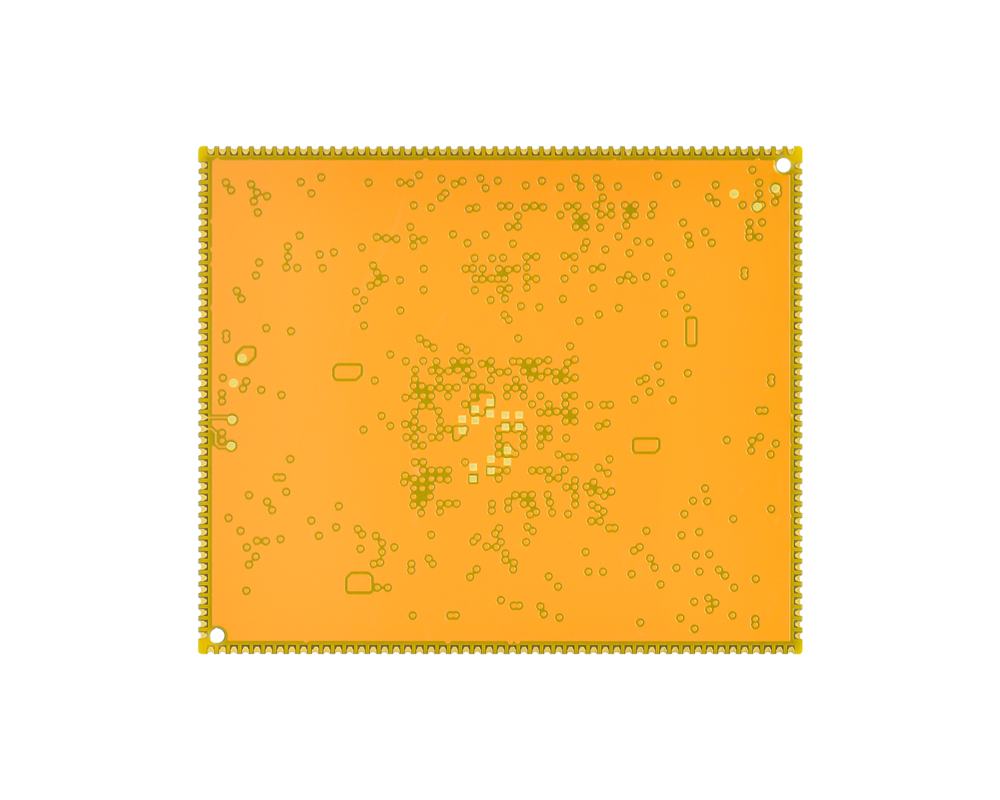

RK3566 system on module CM3566-RK3566-SOM

规格参数
SoC	Rockchip RK3566. Quad-core Cortex-A55 up to 1.8GHz
GPU	Mali-G52 GPU. 支持 OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1
NPU	1 TOPS

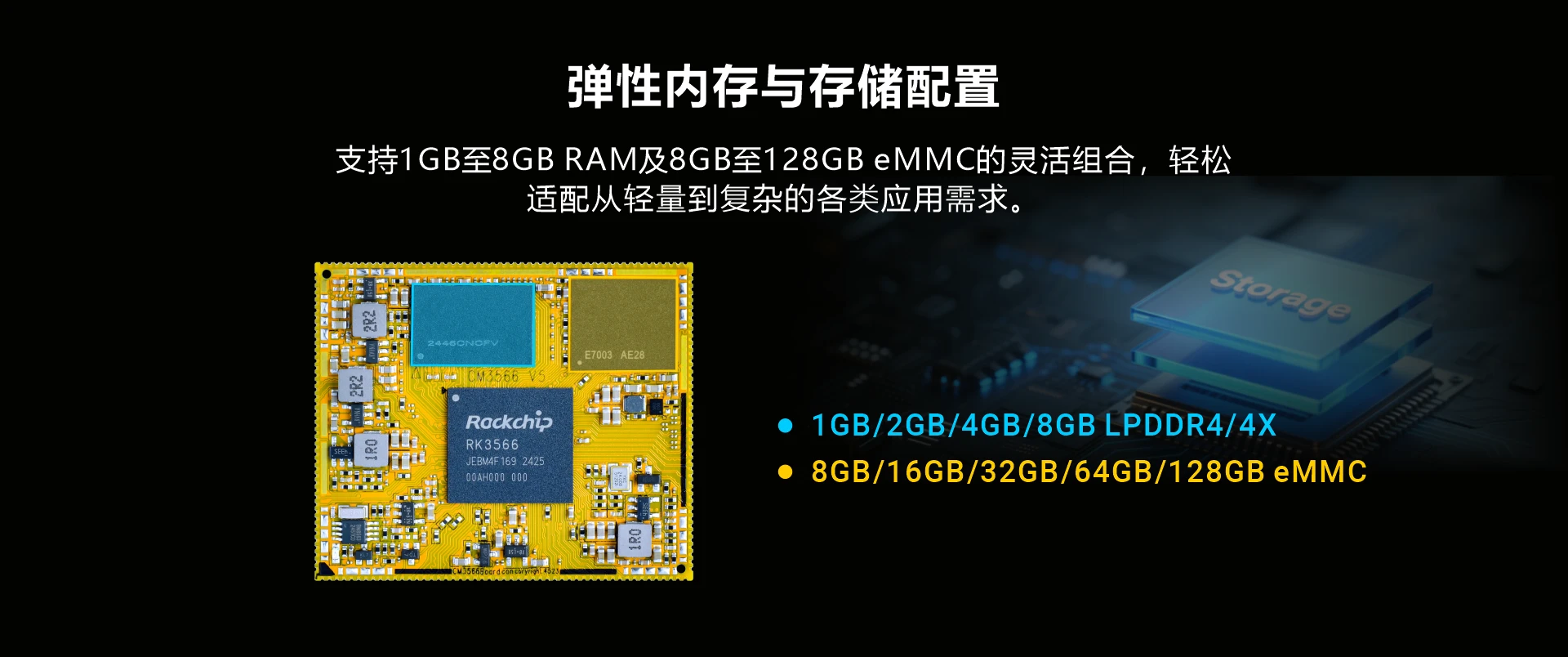

内存	1GB/2GB/4GB/8GB
存储	8GB/16GB/32GB/64GB/128GB
工作电压	DC 3.3V
引出信号	5x UART, 2x USB2.0 Host, USB3.0 Host, USB2.0 OTG, LVDS/MIPI DSI, eDP, MIPI CSI, HDMI TX, CIF, GbE, PCIe2.1, 2x SDMMC, 2x I2C, 2x SPI, 4x PWM, 3x ADC IN, 2x I2S, SPDIF, VOP, GPIO
网络	1000M GMAC. 如果不需要GMAC，可设计为 2x UART + 2x SPI
PCB板层	8
尺寸	47 x 40 mm
重量	8.6g
连接方式	186-pin, 0.9mm间距邮票孔
应用	机顶盒, AI机器人, 智能POS, 电子书, 人脸识别, 商业显示
开发板	EM3566

PCB尺寸图

CM3566 PCB dimension

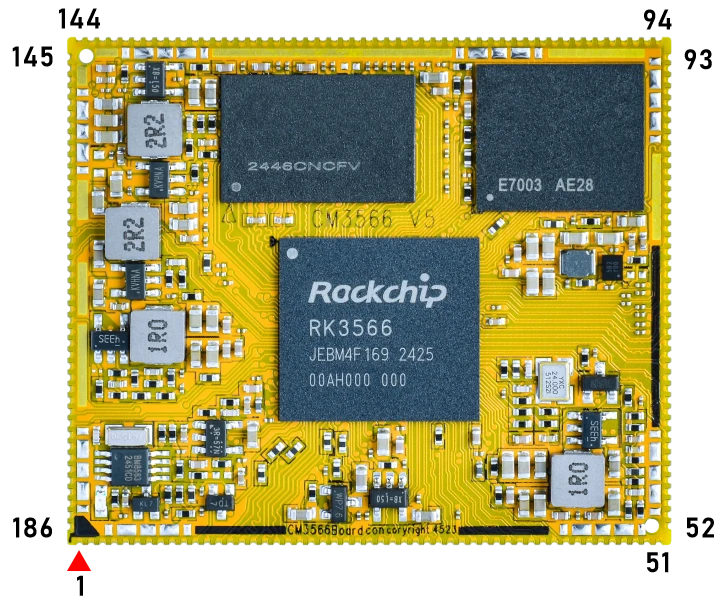

引脚定义

Pin	Signal	Pin	Signal	Pin	Signal	Pin	Signal
1	VCC3V3_SYS	52	MIPI_CSI_RX_D0N	94	UART1_RX_M0	145	SPDIF_TX_M2
2	VCC3V3_SYS	53	MIPI_CSI_RX_D0P	95	UART1_TX_M0	146	GPIO0_A6_d
3	VCC3V3_SYS	54	MIPI_CSI_RX_CLK0N	96	UART1_RTSn_M0	147	GPIO0_A3_u
4	VCC_RTC	55	MIPI_CSI_RX_CLK0P	97	UART1_CTSn_M0	148	GPIO0_A0_d
5	PMIC_32KOUT	56	GND	98	BT_REG_ON_H	149	CAMERAF_RST_L
6	GND	57	PWM5	99	BT_WAKE_HOST_H	150	CAMERAB_RST_L
7	HDMITX_CEC_M0	58	LCD_BL_PWM	100	HOST_WAKE_BT_H	151	CIFT_8BIT_D7
8	HDMITX_SDA	59	PWM3_IR	101	WIFI_WAKE_HOST_H	152	CIFT_8BIT_D6
9	HDMITX_SCL	60	PCIE20_SATA2_RXP	102	WIFI_REG_ON_H	153	CIFT_8BIT_D5
10	GMAC1_RXER_M0*	61	PCIE20_SATA2_RXN	103	I2S2_SCLK_TX_M0	154	CIFT_8BIT_D4
11	GMAC1_MCLKINOUT_M0	62	PCIE20_SATA2_TXN	104	I2S2_LRCK_TX_M0	155	CIFT_8BIT_D3
12	GND	63	PCIE20_SATA2_TXP	105	I2S2_SDO_M0	156	CIFT_8BIT_D2
13	GMAC1_TXD0_M0	64	PCIE20_REFCLKP	106	I2S2_SDI_M0	157	CIFT_8BIT_D1
14	GMAC1_TXD1_M0	65	PCIE20_REFCLKN	107	SDMMC1_D3	158	CIFT_8BIT_D0
15	GMAC1_TXEN_M0	66	USB3_HOST1_SSTXP	108	SDMMC1_D2	159	GND
16	GMAC1_RXDV_CRS_M0	67	USB3_HOST1_SSTXN	109	SDMMC1_D1	160	USB2_HOST2_DM
17	GMAC1_RXD1_M0	68	USB3_HOST1_SSRXP	110	SDMMC1_D0	161	USB2_HOST2_DP
18	GMAC1_RXD0_M0	69	USB3_HOST1_SSRXN	111	SDMMC1_CMD	162	USB2_HOST3_DP
19	GMAC1_RXD3_M0	70	USB_OTG0_DM	112	SDMMC1_CLK	163	USB2_HOST3_DM
20	GMAC1_RXD2_M0	71	USB_OTG0_DP	113	GND	164	CIFT_8BIT_VSYNC
21	GMAC1_RXCLK_M0	72	USB3_HOST1_DP	114	SARADC_VIN3	165	CIFT_8BIT_HREF
22	GMAC1_TXD2_M0	73	USB3_HOST1_DM	115	SARADC_VIN2_HP_HOOK	166	CIFT_8BIT_CLKIN
23	GMAC1_TXD3_M0	74	EDP_TX_D2N	116	SARADC_VIN0_KEY/ RECOVERY	167	GND
24	GMAC1_TXCLK_M0	75	EDP_TX_D2P	117	GND	168	CIF_CLKOUT
25	MIPI_DSI_TX0_D3N/ LVDS_TX0_D3N	76	EDP_TX_D1N	118	PCIE20_PERSTn_M2	169	VOP_BT656_D7_M1
26	MIPI_DSI_TX0_D3P/ LVDS_TX0_D3P	77	EDP_TX_D1P	119	PCIE20_WAKEn_M2	170	VOP_BT656_D6_M1
27	MIPI_DSI_TX0_D2N/ LVDS_TX0_D2N	78	EDP_TX_D0N	120	PCIE20_CLKREQn_M2	171	VOP_BT656_D5_M1
28	MIPI_DSI_TX0_D2P/ LVDS_TX0_D2P	79	EDP_TX_D0P	121	UART3_RX_M0	172	VOP_BT656_D4_M1
29	MIPI_DSI_TX0_D1N/ LVDS_TX0_D1N	80	EDP_TX_D3N	122	UART3_TX_M0	173	VOP_BT656_D3_M1
30	MIPI_DSI_TX0_D1P/ LVDS_TX0_D1P	81	EDP_TX_D3P	123	UART4_RX_M0	174	VOP_BT656_D2_M1
31	MIPI_DSI_TX0_D0N/ LVDS_TX0_D0N	82	EDP_TX_AUXN	124	UART4_TX_M0	175	VOP_BT656_D1_M1
32	MIPI_DSI_TX0_D0P/ LVDS_TX0_D0P	83	EDP_TX_AUXP	125	I2S1_LRCK_TX_M0_PMIC	176	VOP_BT656_D0_M1
33	MIPI_DSI_TX0_CLKN/ LVDS_TX0_CLKN	84	SDMMC0_DET_L	126	I2S1_SDI0_M0/ PDM_SDI0_M0_PMIC	177	VOP_BT656_CLK_M1
34	MIPI_DSI_TX0_CLKP/ LVDS_TX0_CLKP	85	SDMMC0_CLK	127	I2S1_SCLK_TX_M0_PMIC	178	GPIO4_B5_d_1V8
35	HDMI_TX_HPDIN	86	GND	128	I2S1_SDO0_M0_PMIC	179	I2C4_SDA_M0_1V8
36	HDMI_TXCLKN	87	SDMMC0_CMD	129	I2S1_MCLK_M0_PMIC	180	I2C4_SCL_M0_1V8
37	HDMI_TXCLKP	88	SDMMC0_D3	130	GND	181	GND
38	HDMI_TX0N	89	SDMMC0_D2	131	SPI0_CS0_M0	182	I2C1_SDA
39	HDMI_TX0P	90	SDMMC0_D1	132	SPI0_MISO_M0	183	I2C1_SCL
40	HDMI_TX1N	91	SDMMC0_D0	133	SPI0_MOSI_M0	184	GPIO0_A5_d
41	HDMI_TX1P	92	USB_OTG0_ID	134	SPI0_CLK_M0	185	GMAC1_MDIO_M0
42	HDMI_TX2N	93	USB_OTG0_VBUSDET	135	SPI3_CS0_M1	186	GMAC1_MDC_M0
43	HDMI_TX2P			136	SPI3_MISO_M1
44	MIPI_CSI_RX_CLK1N			137	SPI3_MOSI_M1
45	MIPI_CSI_RX_CLK1P			138	SPI3_CLK_M1
46	MIPI_CSI_RX_D3N			139	LCD_PWREN_H
47	MIPI_CSI_RX_D3P			140	PWM0_M0
48	MIPI_CSI_RX_D2N			141	UART5_RX_M1
49	MIPI_CSI_RX_D2P			142	UART5_TX_M1
50	MIPI_CSI_RX_D1P			143	UART2DBG_RX
51	MIPI_CSI_RX_D1N			144	UART2DBG_TX

* pin10: V2 = GND, V3 = GMAC1_RXER_M0

操作系统	类别	功能	描述
Android12	Boot	U-Boot 2017.09	rk356x_spl_loader_v1.14.112.bin
	Kernel	Version	Linux version 4.19.232
	Drivers	HDMI	支持4K, 1080P, 720P, 480P分辨率
		Audio	耳机输入/输出
		SD card	Micro SD card
		USB Host	4x USB2.0 Host
		USB3.0	USB3.0 Host/SATA3.0
		Button	Recovery
		USB OTG	USB2.0 OTG
		Ethernet	10/100/1000 Mbps Ethernet
		Camera	13 Megapixels, OV13850 model
		WiFi	Wireless-2.4GHz 802.11 b/g/n
		Bluetooth	Bluetooth 4.2
		eMMC	支持 eMMC 5.1
		4G&GPS	EC20 LTE
		LCD	7-inch/10.1-inch LVDS LCD with touch screen
		RTC	HYM8563TS
		UART	2x UART, 1x Debug
		RS485	支持
	Embedded GUI	Android12	Clock, Gallery, Calculator, Camera, Files, Video, Music etc.
	交叉编译环境	ubuntu-18.04, openjdk version "11.0.4"
	调试工具	SecureCRT, AndroidTool.exe, ADB

操作系统	类别	功能	描述
Debian11	Boot	U-Boot 2017.09	rk356x_spl_loader_v1.16.112.bin
	Kernel	version	Linux version 5.10.160
	Drivers	HDMI OUT	最高支持 4K@60Hz
		LCD	7-inch/10.1-inch LVDS with touch screen
		Audio	耳机输入/输出
		USB3.0	USB3.0 Host
		USB OTG	USB2.0 OTG
		Ethernet	千兆以太网
		Camera	13 Megapixels, OV13850 model
		USB Host	4x USB2.0 Host
		4G&GPS	EC20 LTE
		SIM card	Nano SIM card
		SD card	Micro SD card
		WiFi	Wireless-2.4GHz 802.11 b/g/n
		Bluetooth	Bluetooth 4.2
		RS485	支持
		UART	2x UART, 1x Debug
		RTC	HYM8563TS
	Embedded GUI	Debian11	Trash, Quick Launch Bar, Taskbar, System Tray Area
	交叉编译环境	ubuntu-20.04
	调试工具	SecureCRT, AndroidTool.exe, ADB

操作系统	类别	功能	描述
Buildroot	Boot	U-Boot 2017.09	rk356x_spl_loader_v1.16.112.bin
	Kernel	version	Linux version 5.10.160
	Drivers	HDMI OUT	最高支持 4K@60Hz
		LCD	7-inch/10.1-inch LVDS with touch screen
		Audio	耳机输入/输出
		USB3.0	支持
		USB OTG	USB2.0 OTG
		Ethernet	Gigabit Ethernet
		Camera	13 Megapixels, OV13850 model
		USB Host	4x USB2.0 Host
		4G&GPS	EC20 LTE
		SIM card	Nano SIM card
		SD card	Micro SD card
		WiFi	Wireless-2.4GHz 802.11 b/g/n
		Bluetooth	Bluetooth 4.2
		RS485	支持
		UART	2x UART, 1x Debug
		RTC	HYM8563TS
	Embedded GUI	QT
	交叉编译环境	ubuntu-20.04
	调试工具	SecureCRT, AndroidTool.exe, ADB
